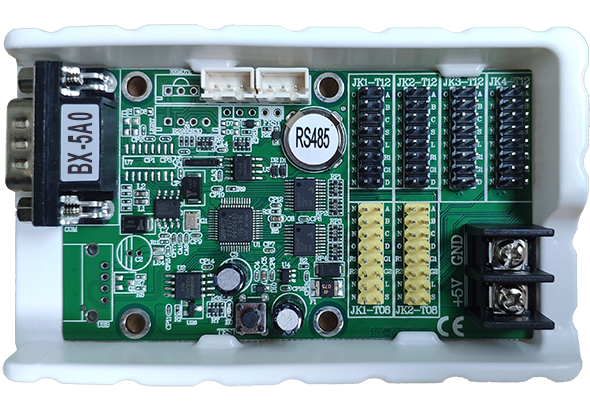

单核串口节造器 ，支持RS485串行通讯方式 。 宽泛利用于各类规格的LED门楣显示屏和LED集群显示系统 。
板载标配RS485串行接口 ，通讯距离≤1200m；
涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24幼时不休电 ，≤0.3%故障率 。
扫一扫 ，“购”惊喜
单核串口节造器 ，支持RS485串行通讯方式 。 宽泛利用于各类规格的LED门楣显示屏和LED集群显示系统 。
板载标配RS485串行接口 ，通讯距离≤1200m；
涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24幼时不休电 ，≤0.3%故障率 。
订单热线：
0512-36912677/88/99五代产品界说LED双基色节造器
五代产品系列齐全 ，职能美满 ，根基满足单双色LED显示屏的利用需要 。
五代产品自2012年投放市场 ，各项关键技术和综合机能始终领跑行业 ，奠定了今年会jnh在单双色LED节造器领域的行业地位 。
五代产品开创了单双色LED节造器的产品分类和职能界说 。
五代产品凸起特点：
1. 壮大
⑴ 软件职能壮大 ，单一易用
⑵ 显示亮度高 ，节造面积大 ，通讯速度快
⑶ 刷新率高 ，画面不变 ，移动滑润；
⑷ 多区域联动精确调度算法
⑸ 支持底层软件在线升级
⑹ 五代产品全系列支持温度、温湿度传感器；支持红表� ？仄鳌醇悴ソ谀�；BX-5E系列支持多种噪声传感器
⑺ 八大技术：区域边框、文字动画、炫动布景、红表� ？亍⒍系阈⒊蟠亍⑷驶叶取⑽尴呒�
⑻ BX-5E系列画面移动滑润 ，支持超长、超高和超大带载
⑼ BX-5K系列盛开通讯和谈 ，专用于工业现场、设备配套、车载显示、智能站牌和集群显示系统等领域的二次开发
⑽ 全能编纂器便捷支持蒙古文、希伯来文、阿拉伯文等肆意排版规定 ，轻松实现横屏竖排
2. 不变
⑴ 抗恶劣环境 。3.5V-5.5V宽电压工作； -40℃～80℃环境温度下不变工作
⑵ 串口抗静电设计 ，通讯越发不变
⑶ BX-5M/5E系列支持服务器模式和互联网传输 ，对复杂网络环境适配性极强；持久不掉电不变通讯
⑷ U盘超强识读 ，长线驱动能力极强
⑸ wifi板载天线信号强 ，通讯速度快
⑹ 选取塑壳托架包装 ，阻燃、环保、防静电、耐高温 ，直接上屏
五代产品以主题科技奠定了大型LED集群显示系统和定造开发项目上的优势职位！
五代产品款款经典 。从设计到造作 ，一目十行 ，细节之处尽显旆质 。任何一款BX五代产品在行业同类产品中都是姣姣者 。
五代产品以其优良品质和卓越机能彰显了今年会jnh“激情 创新 界说美满显示”的产品理想！
| 技术参数 | |
|---|---|
| 产品状态 | 2012年3月投放市场 ，批量现货供给 |
| 节造点数 |
单色32K/双色16K点；宽度≤2048 |
| 显示模式 | 单色 2048*16 1024*32 672*48 512*64 |
| 存储容量 | 2MByte |
| 节目数量 | 支持128个节目 。特殊需要可定造扩大 |
| 区域数量 | 支持8个区域 。特殊需要可定造扩大 |
| 区域类型 | 气象区、图文区、字幕区、动画区、农历区、功夫区、仿照表盘区、正负计时区、传感器区 |
| 边框显示 | 节眼花彩边框、区域炫彩边框 |
| 时钟显示 | 农历、仿照表盘、中英文时钟、正负计时（均支持多组显示） |
| 软件职能 | 分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格的单色、双基色LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、SM16188 |
| 行译码IC | 支持74HC138行译码和无译码模组 |
| 扫描类型 | 支持静态、1/2、1/4、1/8、1/16扫描 ，支持8列折行数据分列 |
| 板载接口 | |
|---|---|
| 显示接口 | 2组T08+4组T12 |
| 通讯接口 |
RS485串行接口；串口波特率57600bit/s或9600bit/s |
| 传感器接口 |
板载亮度/温度/温湿度传感器接口、红表� ？赝方涌� |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持RS485通讯 |
| 节目群发职能 | 支持分歧屏幕的节目自适应颁布 |
| 节目播放节造 | 支持节目挨次播放、节目按时播放 |
| 按时开关职能 | 支持软件号令开关和按时自动开关屏幕 |
| 亮度调整职能 | 16级亮度调整 ，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| � ？仄髦澳� | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 通例传感器职能 | 支持温度、温湿度传感器的接入和显示；支持亮度传感器的接入； |
| 气象预报职能 | 支持国内国表气象预报 ，国表超过21000个城市 ，国内支持到所有县区 。 |
| 屏参速配职能 | 支吃炝幕配置参数的保留与回读 |
| 肆意排版职能 | 全能编纂器便捷支持蒙古文、希伯来文、阿拉伯文等肆意排版规定 ，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包 ，蕴含各类动态库、通讯和谈、测试例程等； 支持JAVA/C/C++/C#/Delphi等主流编程说话 ，支持用户在各类平台进行二次开发 ，最大水平满足用户个性定造职能的开发和拓展 。 |
| 系统升级和守护 | |
|---|---|
| 固件升级职能 | 支持底层软件在线升级 ，极风雅便了系统开发、守护和职能升级 ，
为客户有效节约成本 ，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V-5.5V宽工作电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》 ，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》 ，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级 ，测试电压4KV的测试 |
| 文件名称 | 技术注明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 单一使用教程
版本号：20231116 |
14651 | |||
|
多屏幕模式教程
版本号：20231205 |
6756 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
11955 | |||
|
底层软件升级法式 BX-5AT/5A0/5A1/5A2&WIFI（GD105）
版本号：V20160605 |
主芯片型号为GD105的5A&WIFI系列底层升级法式 。支持SM16188B芯片模组
|
16119 |
