多沉工业级品控保险 。全职能设计 ，网络适配性强 ，强烈推荐在各类大型无线集群项目和复杂网络环境中使用 。
支持三基色 ¦ 智能描点 ¦ 环境监测 ¦ 十自炝/T型屏 ¦ 节目播放监看；
板载无线4G�？� ，表置4G专用天线；
板载温度/温湿度/亮度传感器接口 ，板载红表�？赝方涌�；
涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24幼时不休电 ，≤0.3%故障率；
便捷接入iLEDCloud云平台、 iLEDSys平台（企业版/独立布署）
订单热线：
0512-36912677/88/99
2020版六代产品倾心打造“多场景 ? 全职能”大工程LED显示屏项目专用节造器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》
1. 职能壮大
⑴ 支持三基色 。支持智能描点 ，便捷适配各类特殊模组和全彩模组；
⑵ 全系列支持中英文语音播报职能 ，满足项目语音需要；
⑶ 全系列支持wifi无线通讯 ，满足手机APP操控需要；
⑷ 全系列支持4G无线通讯 ，满足云平台信息颁布和终端设备治理需要；
⑸ 全系列支持环境监测职能；
⑹ 全系列支持十自炝、T型屏职能；
⑺ 6K系列内置多组中英文字库 ，支持全球近20个语种字库；
⑻ 6E系列支持超长、超高、超大带载：长度≤8192点 ，高度≤1024点 ，最大像素数4096K；
⑼ 6K系列和6E系列支持多组动态区域和实时信息更新；
⑽ 全系列画面移动速度肆意调节 ，画面移动超等滑润 。6E系列极限带载下画面移动速度超过240点/秒；
⑾ 6X系列支持MODBUS工业总线 ，大大加强了LED显示屏在工业设备配套和工业现场利用的能力；
⑿ 全系列产品支持在系统配置和批改IP ，支持IP群组设置 ，自动检测MAC矛盾和IP矛盾；
⒀ 全系列产品不分型号 ，实现U盘节目通配上传；
⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等肆意排版规定 ，轻松实现横屏竖排 。
2. 接口丰硕 ，工艺良好
⑴ 板载亮度/温度/温湿度传感器接口、红表�？赝方涌凇S485环境传感器接口；（BX-6MT/6A系列之表）
⑵ 板载继电器开关；（BX-6MT/6A系列之表）
⑶ 板载2/4位节目选择接口（6E系列4位 ，其它2位）；（BX-6MT/6A系列之表）
⑷ 板载全通讯接口
6K/6M/6E系列标配网口+RS232+RS485+USB接口 。-YY系列和部门6K/6M系列板载无线wifi ，支持选配；
⑸ 全系列涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾；
⑹ 全系列选取塑壳托架包装 ，阻燃、环保、防静电、耐高温 ，直接上屏；
3. 机能不变
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24幼时不休电 ，≤0.3%故障率；
⑷ IP群组设置 ，MAC矛盾检测；
⑸ U盘超强识读 ，U盘耽搁线≤15m不变传输；
⑹ 单核架构 ，双核机能 。相较五代产品 ，大幅提升刷新率和各项机能；
⑺ 配套SM16188模组时强烈推荐六代系列产品 ，机能更佳 。
4. 信息安全
⑴ 支持节目播放监看；
⑵ 支持iLEDCloud/iLEDSys信息颁布云平台（国度等保三级认证） ，具备严格的节目审核管控系统；
5. 定造开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等重要操作系统的二次开发包 ，蕴含各类动态库、通讯和谈、测试例程等；
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程说话 ，支持用户在各类平台进行二次开发 。
6. 六代产品满足各类利用场景
公交车、出租车、警用车等各类车载LED显示系统
高铁站、地铁站、机场、汽车站等各类交通诱导LED显示系统
限速标志牌、可变谍报板、龙门架等高速公路LED显示系统
路路谍报板、违章车辆警示牌、交通路口批示灯等LED显示系统
医院、当局等办公大厅LED显示系统
银杏注邮政、移动等LED显示系统
体育彩票、福利彩票、街路店铺等各类交易网点LED显示系统
社区媒体、停车场、加油站等公共服务场所LED显示系统
扬尘在线、形象信息等环境监测LED显示系统
各类出产线治理、指挥调度中心LED显示系统
自动售票机、智能电控柜、通路匝机等各类设备配套LED显示系统
......
六代产品以主题科技继承了大型LED集群显示系统和定造开发项目上的优势职位！
六代产品一连了今年会jnh“激情 创新 界说美满显示”的产品理想！
| 技术参数 | |
|---|---|
| 产品状态 | 新版2020年10月投放市场 ，批量现货供给 |
| 节造点数 |
单色16K/双色16K/三基色16K点 |
| 显示模式 | 单色 1024*16 512*32 |
| 存储容量 | 4MByte |
| 节目数量 | 支持128个节目 。特殊需要可定造扩大 |
| 区域数量 | 支持24个区域 。特殊需要可定造扩大 |
| 区域类型 | 气象区、图文区、字幕区、动画区、农历区、功夫区、仿照表盘区、正负计时区、传感器区、炫酷字区 |
| 边框显示 | 节眼花彩边框、区域炫彩边框 |
| 时钟显示 | 农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件职能 | 分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本 |
| 显示成效 | |
|---|---|
| 移动滑润性 | 文字左移不错列 ，降低移动速度画面不抖动 ，长屏左移亮度不损失； |
| 画面不变性 | 支持画面移动速度肆意调节； 刷新率高 ，画面不变； |
| 最佳视效带载宽度 | 在最大宽度下均能保障最佳视效 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组 ，暂不支吃熹它行译码芯片 ，后期陆续增长支持各类行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/32扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点 |

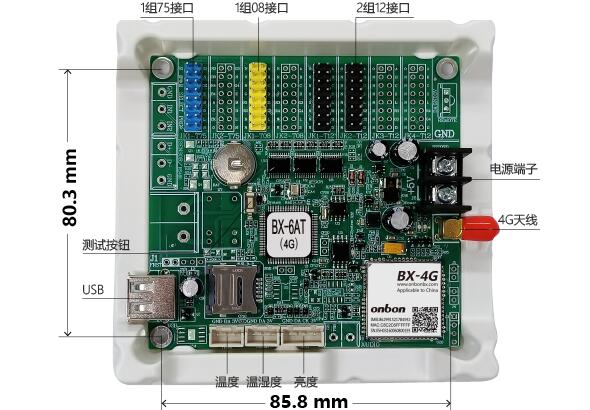

| 板载接口 | |
|---|---|
| 显示接口 | 1组T08+2组T12+1组T75 |
| 通讯接口 | 无线4G+USB接口 |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、红表�？赝方涌� |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持无线4G通讯 支持U盘下载节目和屏幕参数 ，支持U盘配置4G和升级固件 |
| 节目群发职能 | 支持分歧屏幕的节目自适应颁布 |
| 节目播放节造 |
支持节目挨次播放、节目按时播放 标配2位节目选择接口 ，支持表部信号节造4个节目切换播放 |
| 节目播放监看 | 支持节目播放同步监看职能 |
| 继电器开关 | 板载继电器开关 ，支持软件号令开关和按时自动开关屏幕 |
| 亮度调整职能 | 16级亮度调整 ，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| �？仄髦澳� | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 通例传感器 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| Modbus环境传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器 支持氧气、二氧化碳、二氧化硫等各类气体传感器 ，支持雷达测速、水位、雨量、泥土等各类传感器 |
| 气象预报职能 | 支持国内国表气象预报 ，国表超过21000个城市 ，国内支持到所有县区 |
| 信息动态刷新 | 不支持 |
| 语音播报职能 | 支持中文语音播报 �？赏讲ケㄏ允灸谌� ，也可独立播报其它内容 。板载扬声器接口 ，直接驱动带载≤5W喇叭 (6AT&4G之表) |
| 屏参速配职能 | 支吃炝幕配置参数的保留与回读 |
| 肆意排版职能 | 全能编纂器便捷支持蒙古文、希伯来文、阿拉伯文等肆意排版规定 ，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包 ，蕴含各类动态库、通讯和谈、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程说话 ，支持用户在各类平台进行二次开发 ，最大水平满足用户的个性化定造 |
| 云利用和信息安全 |
提供配套的专业级云平台颁布软件和手机App ，通过国度信息安全等级�；と度现� 具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能 具备远程LED显示屏治理职能、显示屏状态监测职能 ，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能 |
| 系统升级和守护 | |
|---|---|
| 平台升级守护 | iLEDCloud云平台和iLEDSys平台支持在线升级； |
| 固件升级职能 | 支持底层软件在线升级 ，极风雅便了系统开发、守护和职能升级 ，
为客户有效节约成本 ，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》 ，C级达标 |
| 额定功率 | ≤10W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》 ，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级 ，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电 ，故障率≤0.3% |
| 结构防护 | 精造塑壳托架 ，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求 ，直接上屏装置； |
| 表表防护 | 所有元器件表表涂覆UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾 。 |
| 终端治理和自动节造 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理设备 | PC、Android、ios等智能终端设备 |
| 远程节造 | 系统参数配置、节目发送更新、节目播放节造、亮度自动调整、按时开关显示屏 |
| 节目群发 | 支持分歧屏幕的节目自适应颁布 |
| 治理软件 |
LedshowTW图文编纂软件（PC软件） Ledshow手机APP（Android版、ios版） 支持云治理：iLEDCloud信息颁布云平台、 iLEDSys信息颁布平台（企业版/独立布署） |
| 文件名称 | 技术注明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 单一使用教程
版本号：20231116 |
14658 | |||
|
多屏幕模式教程
版本号：20231205 |
6758 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
11957 | |||
|
Ledshow suite 异步软件 最新版
版本号：V26.04.15.00 |
支持字库卡5代/6代、单双色5代/6代、多媒体播放器Y系劣注多媒体播放器C系劣凝视频处置器、发送卡、接管卡(5xx法式）
|
88728 | ||
|
底层软件升级法式 BX-6A&4G系列
版本号：20230710 |
12828 | |||
|
Ledshow TW 2017软件 用户手册
版本号：20210918 |
32631 | |||
|
Ledshow 新版APP 用户手册
版本号：20211213 |
16977 | |||
|
BX-6A&4G系列 规格书
版本号：20231124 |
12617 | |||
|
BX六代三基色产品线-2023版
版本号：20240226 |
2023版BX六代三基色产品彩页
|
3523 |
