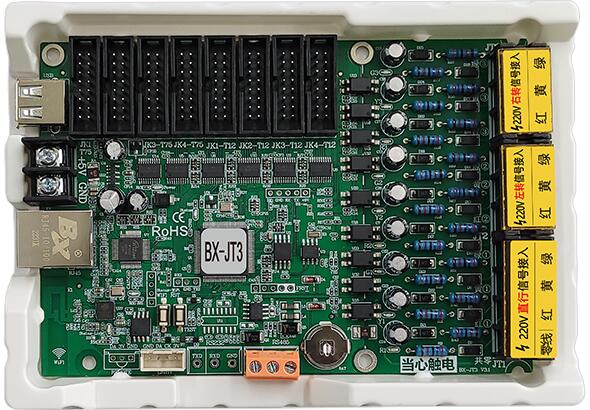

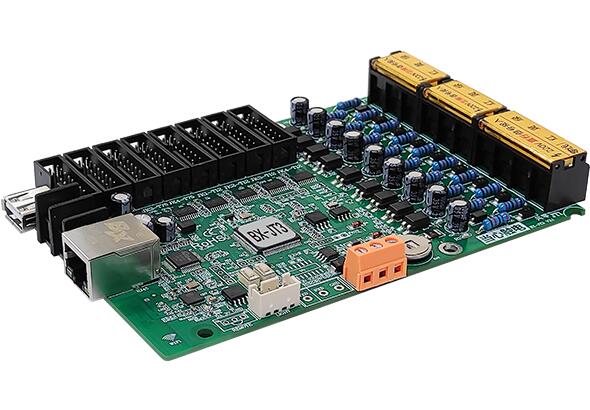

BX-JT3 交通讯号屏节造器-今年会jnh官方网页

BX-JT产品专业配套LED交通讯号屏，满足倒计时和综合信息显示
遵从GA/T508-2014《路路交通讯号倒计时显示器》国度尺度
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》

1. 专业性强
⑴ 智能全自动追随交通讯号灯状态，无缝对接各类品牌交通讯号机，免二次开发；
⑵ JT1支持3路220V交通灯信号接入，支持1组直行信号灯，多用于人行路口；
     JT3支持9路220V交通灯信号接入，支持直行+左转+右转3组信号灯，合用于各类复杂交通路口；
⑶ 支持两种系统接入模式：
     A. 通过信号灯专用接口直衔接入220V交通灯信号，自动追随交通讯号灯变动，切换相应的LED信息显示。即接即用，免去与各类交通讯号机通讯和谈的适配开发。
     B. 通过100M网口或RS485接口与交通讯号机衔接，适配通讯和谈，接管信号机指令切换相应的LED信息显示。
⑷ 支持智能描点，便捷适配各类特殊模组和全彩模组。支持横屏竖接（Z型连线）职能，矫捷扩大带载高度。

2. 接口丰硕，工艺良好
⑴ 板载全通讯接口：100M网口+RS232+RS485+USB接口；

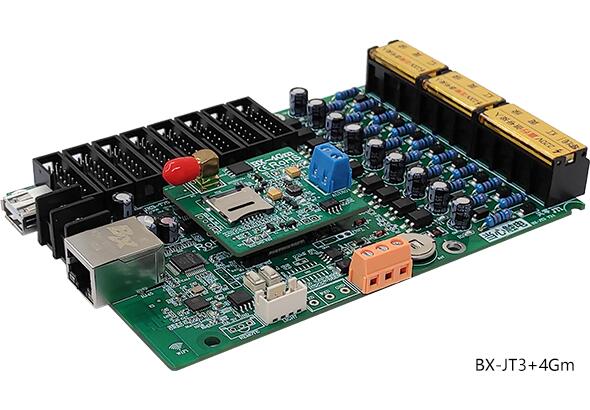

⑵ 选配BX-4Gm�？�，支持4G无线通讯+中文语音播报；

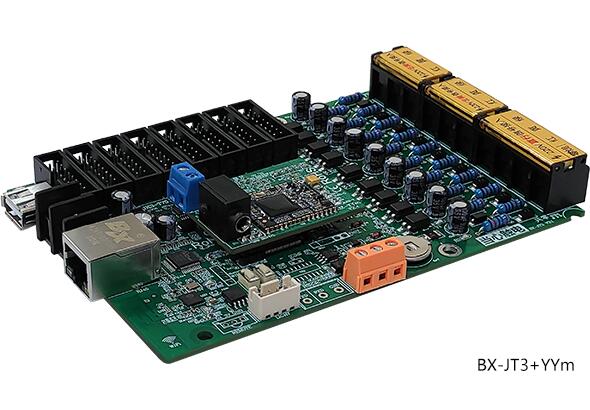

⑶ 选配BX-YYm�？�，支持中英文语音播报职能，满足项目语音需要；
⑷ 板载亮度传感器接口，支持自动调亮和分时调亮；
⑸ 全系列涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑹ 全系列选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；

3. 多沉工业级品控保险，机能不变
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24幼时不休电，≤0.3%故障率；
⑷ IP群组设置，MAC矛盾检测；
⑸ U盘超强识读，U盘耽搁线≤15m不变传输；
⑹ 隔离网络无效数据，适应忙乱复杂网络，通讯更不变。

技术参数
产品状态	新版2022年4月投放市场，批量现货供给
节造点数	单色128K/双色96K/三基色64K点，宽度≤2048；单双色屏高度≤384点，全彩屏高度≤768点
存储容量	4MByte
节目数量	支持128个节目。特殊需要可定造扩大
区域数量	支持24个区域。特殊需要可定造扩大
区域类型	气象区、图文区、字幕区、动画区、农历区、功夫区、仿照表盘区、正负计时区、传感器区、炫酷字区
边框显示	节眼花彩边框、区域炫彩边框
时钟显示	农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示)
软件职能	分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本

模组兼容性
适配模组	各类规格的单色、双基色、三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片；不支持PWM芯片
行译码IC	支持74HC138行译码和无译码模组，暂不支吃熹它行译码芯片，后期陆续增长支持各类行译码芯片
扫描类型	支持智能描点，支持静态至1/32扫描之间的肆意扫描类型
模组空点	支持肆意空点

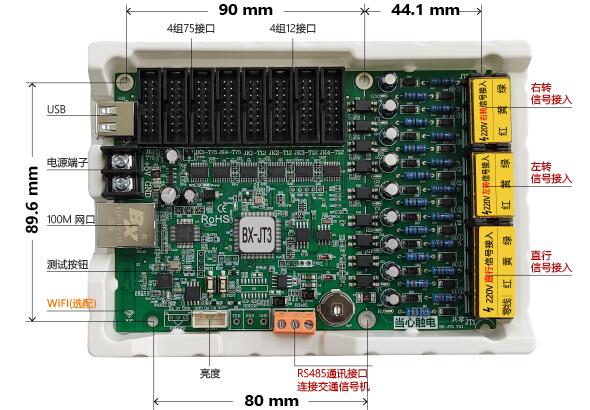

板载接口
显示接口	4组T12+4组T75，支持横屏竖接（Z型连线）职能，矫捷扩大带载高度
通讯接口	板载100M网口+RS232+RS485+USB接口；
传感器接口	板载亮度传感器接口、RS485环境传感器接口、红表�？赝方涌�
信号灯专用接口	支持9路220V交通灯信号接入，支持直行+左转+右转3组信号灯，合用于各类复杂交通路口

沉要职能
通讯职能	支持局域网和互联网通讯，支持RS485串行通讯；支持U盘下载，U盘耽搁线≤7.5m不变传输选配4Gm�？�，支持4G无线通讯
网络自检	IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测
网络加强	隔离网络无效数据，适应忙乱复杂网络（含较多摄像头），通讯更不变
节目群发职能	支持分歧屏幕的节目自适应颁布
节目切换节造	两种节目切换节造模式 ⑴ 直接接入220V交通灯信号，智能全自动追随交通讯号灯状态，切换相应的LED信息显示 ⑵ 通过RS485接口或100M网口与交通讯号机衔接，接管信号机指令切换相应的LED信息显示
亮度调整职能	16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮
亮度传感器	支持亮度传感器的便捷接入
气象预报职能	支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区
语音播报职能	选配YYm�？�，支持中英文语音播报�？赏讲ケㄏ允灸谌�，也可独立播报其它内容
屏参速配职能	支吃炝幕配置参数的保留与回读
肆意排版职能	全能编纂器便捷支持蒙古文、希伯来文、阿拉伯文等肆意排版规定，轻松实现横屏竖排
二次开发	提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发，最大水平满足用户的个性化定造

系统升级和守护
平台升级守护	iLEDCloud云平台和iLEDSys平台支持在线升级；
固件升级职能	支持底层软件在线升级，极风雅便了系统开发、守护和职能升级，为客户有效节约成本，降低项目风险；

电气参数
工作电压	5V（3.5V～5.5V宽工作电压）切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标
额定功率	≤2W

电气参数

工作电压

5V（3.5V～5.5V宽工作电压）

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

额定功率

≤2W

环境适应性
环境温度	环境温度-40℃～80℃不变工作切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标
防盐雾等级	满足海边500米使用环境要求切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

环境适应性

环境温度

环境温度-40℃～80℃不变工作

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

防盐雾等级

满足海边500米使用环境要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

电磁兼容性
无线电骚扰	对节造器的电源端子、网口和串口进行无线电骚扰检测切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值
静电放电抗扰度	对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试
浪涌冲击抗扰度	对节造器的电源端子和网口进行浪涌冲击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

电磁兼容性

无线电骚扰

对节造器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值

静电放电抗扰度

对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试

浪涌冲击抗扰度

对节造器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

品质保险
品质尺度	7*24幼时不休电，故障率≤0.3%
结构防护	精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置；
表表防护	所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。

终端治理和自动节造
网络通讯	支持局域网和互联网
治理设备	PC、Android、ios等智能终端设备
远程节造	系统参数配置、节目发送更新、节目播放节造、亮度自动调整、按时开关显示屏
节目群发	支持分歧屏幕的节目自适应颁布
治理软件	LedshowTW图文编纂软件（PC软件）支持云治理：iLEDCloud信息颁布云平台、 iLEDSys信息颁布平台（企业版/独立布署）

文件名称	下载次数	下载
LedSuite APP 单一使用教程版本号：20231116	14651	查看下载
多屏幕模式教程版本号：20231205	6756	查看下载
单屏模式和多屏模式屏幕设置教程版本号：20231205	11955	查看下载
底层软件升级法式 BX-JT系列版本号：V20260209	2543	查看下载
BX-JT 系列规格书版本号：20250221	3624	查看下载
