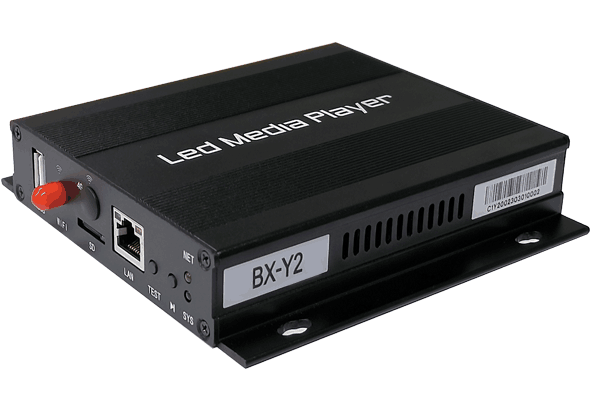

BX-Y2-今年会jnh官方网页

BX-Y播放器倾心打造“多场景 ? 全职能”大工程LED显示屏项目专用节造器

切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》

BX 播放器怪异优势
支持 MQTT和谈，无缝链接物联网平台
内置 LNUX 系统。不死机，不掉线，更安全

1. 多项技术当先行业

⑴ 双模播放技术当先行业

Y2E /Y3E /Y5E双模播放器支持表部视频源独立播放（同步模式）和本地节目信息独立播放（异步模式），也支持表部视频源信号与本地信息混合播放（同异步混播模式），

支持三种模式的手动切换和按时切换。
Y2E /Y3E /Y5E双模播放器支持表部视频源信号的全屏自适应缩放和节目分区自适应缩放。

⑵ 超长屏带载技术当先行业

BX-Y播放器攻克“LED显示屏受分辨率限度带载宽度≤2048点”的行业技术难题，轻松带载LED超长屏。

Y1L /Y2L带载宽度≤4096点，Y1 /Y2带载宽度≤8192点，Y3带载宽度≤16384点，Y3E带载宽度≤19200点，Y5E带载宽度≤30720点。

⑶ 画面移动技术当先行业

BX-Y播放器攻克“LED显示屏图文/字幕画面左移卡顿、抖动、左移速度慢”的行业技术难题，其图文/字幕画面移动超等滑润。

多款产品在最大带载点数下左移速度达180点/秒；

⑷ Y08A /Y1A /Y3A支持中英文语音播报职能，满足项目语音需要；

⑸ Y08A /Y1A /Y3A兼容安防行业主流技术平台和谈和市场主流交通讯号设备和谈，免二次开发。

⑹ 适配各类环境监测传感器

⑺ 高集成度，高性价比

BX-Y播放器板载各类传感器接口、继电器开关和4位节目选择接口，板载wifi和4G电路，集成度高，通讯不变。

⑻ 更多壮大职能不及赘述，详见“规格参数->沉要职能”版块

⑼ 支持iLedCloud/iLEDSys信息颁布云平台和iLedCloud微信幼法式，提供更多壮大职能和便捷服务，保险信息安全。

壮大云平台和系统远程升级主题技术为大中型LED全彩屏集群项目保驾护航！

2. 接口丰硕

⑴ 无数产品标配无线wifi (Y04/Y08之表) ，支持手机APP；

⑵ 无数产品板载无线4G电路设计，支持矫捷选配4G，选配GPS；

⑶ 无数产品标配板载红表�？仄鳌⒘炼取⑽露�/温湿度传感器接口 (Y3E/Y5E之表)，

Y2L /Y2 /Y3 /Y3E /Y5E选取USB-RS485转接线或配套BX-VMF多职能卡，可衔接各类环境监测传感器；

⑷ 全系列产品标配1路音频输出接口，标配1-2个USB接口；

⑸ Y08A/Y1A/Y3A板载全职能接口，蕴含各类通例传感器接口和RS485环境传感器接口、继电器开关、4位节目选择接口；

⑹ Y08A/Y1A/Y3A板载全通讯接口，标配网口+RS485/RS232串口+RS485传感器接口+USB接口+WiFi接口。

3. 机能不变

⑴ -40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率；

⑵ 全系列电路板涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；

⑶ 裸板播放器全系列选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；

⑷ 通讯不变不掉线。所有通讯接口和输入输出接口严格抗静电和抗浪涌设计。

4. 资质完整

⑴ 全系列产品通过CE、CQC测试和认证，获得CE、CQC认证证书；

⑵ 全系列产品的各项技术指标通过第三方机构检测并出具检测汇报。切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》；

⑶ 全系列节造软件通过专业软件评测中心测试并出具测试汇报，获得有关的软件著述权。产品各项职能切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》。

⑷ 全系列产品通过欧盟ROHS检测，并出具检测汇报。

⑸ iLedCloud信息颁布云平台通过国度信息安全等级�；と度现�，获得认证证书。

5. 信息安全

⑴ 支持日志纪录职能，蕴含通讯日志和节目播放日志；

⑵ 支持节目播放截屏监督职能；

⑶ 支持 SSL/TLS 加密和谈，保险通讯信息安全。支持数字署名认证技术，保险素材传输正确和安全。

⑷ 支持iLEDCloud/iLEDSys信息颁布云平台（国度等保三级认证），具备严格的节目审核管控系统；

⑸ 支持iLEDCloud微信幼法式，支持移动端设备便捷实现信息的编纂和颁布，同时保险信息安全。

6. 定造开发

⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等；

⑵ 支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发。

⑶ 支持32个动态区域，支持信息实时刷新。

⑷ 支持数据库衔接职能。支持衔接mySQL、SQL server体式的数据库，自动获取数据并显示。

⑸ 支持网络数据分区职能。通过服务器端URL并指定字段，动态获取JSON文件数据和JSON字段值。

7. BX-Y播放器产品满足各类场景利用

智慧灯杆LED显示屏

路路拥挤谍报板、违章车辆警示牌、交通路口批示灯等智慧交通LED显示屏

限速标志牌、可变谍报板、龙门架等高速公路LED显示屏

高铁站、地铁站、机场、汽车站等各类交通诱导LED显示屏

公交车、出租车等各类车载告白LED显示屏

市政、街区、医院、学堂等智慧城市LED显示屏

社区、广场、楼宇等各类户表媒体 LED信息颁布屏

银杏注医院、邮政、电信、移动、当局等大厅信息颁布LED显示屏

银杏注邮政、电信、移动蹬转业厅门楣LED显示屏

酒店、商场、专柜等宣传展示类LED显示屏

扬尘在线、形象信息等环境监测LED显示屏

超长型LED显示屏

......

BX-Y播放器以持续创新和深厚沉淀继承了大型LED集群显示系统和定造开发项目上的优势职位！
BX-Y播放器秉承了今年会jnh“激情创新界说美满显示”和“匠心品位长期”的产品理想！

技术指标
产品状态	2018年4月投放市场，批量现货供给
节造点数	总像素≤640K：1024*640；（宽度≤8192, 高度≤2048）
硬件配置	1GHz双核处置器、512MB DRAM，1080P高清硬解码播放
存储容量	标配4GByte，支持U盘/TF卡扩大至256GB
节目数量	不限
区域数量	支持32个区域。特殊需要可定造扩大
区域类型	气象区、图文区、字幕区、视频区、农历区、功夫区、仿照表盘、正负计时、传感器区、动态区、网络数据分区
边框显示	区域炫彩边框
时钟显示	农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示)
软件职能	分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本

显示成效
节目分区	支持节目肆意地位和数量开窗分区，支持区域层叠，支持256级透显著示成效
OSD职能	支持32bit真彩OSD，支持视频区和图文区叠加播放，支持256级透显著示成效
显示特效	丰硕的3D特技、炫彩字幕、炫动布景、炫彩边框等
移动滑润性	图文/字幕画面移动超等滑润，最大带载点数下左移速度可达600点/秒

支持播放媒体
视频体式	支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频体式
音频体式	支持mp3, wav, wma, ogg, ape, acc等常见音频体式
图片体式	支持bmp, jpg, png, gif等常见图片体式
文本体式	支持txt, rtf, word, excel等

模组兼容性
适配模组	各类规格单双色和全彩LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC	支持行译码和无译码模组，支持各类行译码芯片
扫描类型	支持智能描点，支持静态至1/64扫描之间的肆意扫描类型
模组空点	支持肆意空点，适配各类规格模组
RGB信号	支持RGB信号线序矫捷界说

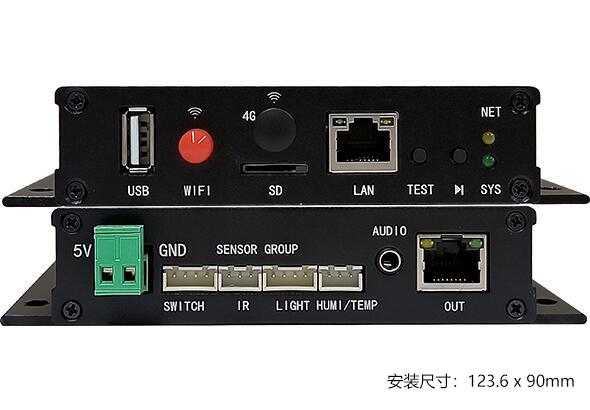

板载接口
显示输出接口	1个千兆网口，衔接接管卡
通讯接口	100M网口+USB+WiFi接口；选配4Gu4
音频接口	1路AUDIO输出
传感器接口	标配红表�？仄鳌⒘炼取⑽露�/温湿度传感器接口
USB接口	支持U盘即插即播，也可导入播放；U盘耽搁线≤7.5m不变传输
SD卡座	用户自行选配TF卡，支持TF卡/U盘扩大至256GByte

沉要职能
通讯职能	支持单机直连、局域网和互联网通讯。支持MQTT物联网和谈标配无线wifi，支持手机APP，满足无线局域网络利用；选配4Gu4
网络自检	IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测
节目播放节造	支持节目挨次播放、节目按时播放；支持垂危通知
截屏监督职能	支持对节目播放确当前显示画面进行截屏监看
旋转显示职能	支持90°/180°/270°屏幕旋转显示职能
区域复造职能	支持区域复造职能
继电器开关	不支持
作战功夫	支持作战功夫显示职能。合用于军工设备和作战指挥系统的各类配套显示
亮度调整职能	16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮
�？仄髦澳�	支持节目点播、音量调整、亮度调整、屏幕开关机、屏幕测试等
传感器接入职能	板载红表�？赝贰⒘炼取⑽露�/温湿度传感器接口；选取USB-RS485转接线可衔接各类Modbus环境传感器
气象预报职能	支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区
信息动态刷新	支持32个动态区域，支持信息实时刷新
语音播报职能	不支持
多屏同步职能	支持多个播放器在播放一样节目信息时，维持播放画面实时同步的职能
布景音乐职能	支持节目布景音乐
网络流媒体播放	支持HLS、RTSP和RTMP和谈的网络流媒体的播放
日志纪录职能	蕴含通讯日志和节目播放日志每条通讯日志蕴含提议方、产生功夫、有关事务、有关参数及通讯了局。每条节目播放日志蕴含节目名称和播放功夫
加密认证职能	支持对播放器设置通鸭码；支持SSL/TLS加密和谈，保险通讯信息安全。支持数字署名认证技术，保险素材传输正确和安全
数据库衔接职能	支持衔接mySQL、SQL server体式的数据库，自动获取数据并显示
网络数据分区职能	通过服务器端URL并指定字段，动态获取JSON文件数据和JSON字段值
二次开发	提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发，最大水平满足用户的个性化定造
云利用和信息安全	提供配套的专业级云平台颁布软件和手机App，通过国度信息安全等级�；と度现� 具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能具备远程LED显示屏治理职能、显示屏状态监测职能，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能

系统升级和守护
平台升级守护	iLEDCloud云平台和iLEDSys平台支持在线升级
固件升级职能	支持底层软件在线升级，极风雅便了系统开发、守护和职能升级；为客户有效节约成本，降低项目风险

电气参数
工作电压	5V（3.5V～5.5V宽工作电压）；切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标
额定功率	≤6W（选配4Gu4，≤10W）

环境适应性
环境温度	环境温度-40℃～80℃不变工作；切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标
防盐雾等级	满足海边500米使用环境要求；切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标

电磁兼容性
无线电骚扰	对节造器的电源端子、网口和串口进行无线电骚扰检测切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值
静电放电抗扰度	对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试
浪涌冲击抗扰度	对节造器的电源端子和网口进行浪涌冲击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

电磁兼容性

无线电骚扰

对节造器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值

静电放电抗扰度

对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试

浪涌冲击抗扰度

对节造器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

品质保险
品质尺度	7*24幼时不休电，故障率≤0.3%
结构防护	工业铝壳，双侧格栅孔，保障优良透风散热。耐高温，耐老化，装置牢固。满足绝缘、防腐、防静电、阻燃、环保等要求
表表防护	所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾

终端治理和自动节造
网络通讯	支持局域网和互联网
治理设备	PC、Android、ios等智能终端设备
远程节造	系统参数配置、节目播放节造、节目发送更新、亮度自动调整、按时开关显示屏
治理软件	Ledshow Suite（PC软件）、LedSuite 手机APP 支持云治理：iLEDCloud信息颁布云平台、iLEDSys信息颁布平台（企业版/独立布署）
