支持MQTT物联网和谈。多沉工业级品控保险，便捷支持信息集群颁布和云治理。职能接口丰硕，集成度高，合用于项目定造和二次开发。集成无线4G，选配GPS套件。
合用于数据和图片为主的多场景标识标牌。集成4G，专配无线幼屏和车载屏；
支持GIF动画、图片、文本。支持矢量字库，支持信息动态刷新；
总像素≤24K点：192*128，宽度≤512，板载8组75接口；
存储容量128MByte；（存储＞5000张JPG图片）；
标配中文语音播报职能，扬声器接口直接驱动10W喇叭；
标配独立GPS接口，支持校时、定位、测速；
标配各类通例传感器接口和RS485环境传感器接口、继电器开关、4位节目选择接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX-Z播放器倾心打造“定造化 ? 大集群”无线4G幼屏幕专用节造器
切合 《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
1. 聚焦车载传媒屏和多场景标识标牌等无线4G幼屏幕需要，打造超等爆品
⑴ 凸起强化了BX节造器在4G无线幼屏领域的市场竞争力
⑵ 致力硬软件和产品工艺上的深度定造配套
⑶ 新增播放日志和开关机日志，充分满足大集群显示系统的设备运维和告白监播职能
⑷ 支持iLedCloud/iLEDSys云平台和iLedCloud微信幼法式，提供更多壮大职能和便捷服务，保险信息安全
2. BX-Z系列产品蕴含：BX-Z01、BX-TAXI、BX-Z001、BX-Z08 /Z08A、BX-Z02A
⑴ BX-Z全系列产品支持文本、图片和GIF动画，不支持视频文件
⑵ Z01 /Z001 /TAXI重要用于背包屏和出租车传媒屏，带载指标≤24K点（192*128）
⑶ Z08 /Z08A /Z02A重要用于显示数据和图片为主的多场景标识标牌。带载指标≤24K点（192*128）
⑷ Z02A板载4组T12+2组T08+2组T75接口，矫捷适配各类规格单双色和全彩LED无线幼屏
⑸ Z08A /Z02A板载全职能接口，适配各类环境监测传感器；支持矢量字库；支持信息动态刷新
⑹ Z08 /Z08A /Z02A支持中文语音播报职能，满足项目语音需要。板载音频输出接口，支持10W喇叭直接接入
3. 机能不变
⑴ -40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率
⑵ 全系列电路板涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾
⑶ 裸板播放器全系列选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏
⑷ 通讯不变不掉线。所有通讯接口和输入输出接口严格抗静电和抗浪涌设计
4. 资质完整
⑴ 全系列产品通过CE、CQC测试和认证，获得CE、CQC认证证书
⑵ 全系列产品的各项技术指标通过第三方机构检测并出具检测汇报。切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
⑶ 全系列节造软件通过专业软件评测中心测试并出具测试汇报，获得有关的软件著述权。产品各项职能切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
⑷ 全系列产品通过欧盟ROHS检测，并出具检测汇报
⑸ iLedCloud信息颁布云平台通过国度信息安全等级�；と度现�，获得认证证书
5. 信息安全
⑴ 支持日志纪录职能，蕴含通讯日志和节目播放日志
⑵ 支持节目播放截屏监督职能
⑶ 支持 SSL/TLS 加密和谈，保险通讯信息安全。 支持数字署名认证技术，保险素材传输正确和安全
⑷ 支持iLEDCloud/iLEDSys信息颁布云平台（国度等保三级认证），具备严格的节目审核管控系统
⑸ 支持iLEDCloud微信幼法式，支持移动端设备便捷实现信息的编纂和颁布，同时保险信息安全
6. 定造开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发
BX-Z播放器以持续创新和深厚沉淀继承了大型LED集群显示系统和定造开发项目上的优势职位！
BX-Z播放器秉承了今年会jnh“激情 创新 界说美满显示”和“匠心 品位 长期”的产品理想！
| 技术指标 | |
|---|---|
| 产品状态 | 2022年11月投放市场 |
| 节造点数 | 总像素≤24K点：192*128，宽度≤512 |
| 存储容量 | 128MByte；（存储＞5000张JPG图片） |
| 节目数量 | 8个 |
| 区域数量 | 支持16个区域。 |
| 区域类型 |
气象区、图文区、字幕区、视频区、农历区、功夫区、仿照表盘、正负计时、传感器区、动态区 |
| 时钟显示 | 农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件职能 | 分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本 |
| 支持播放媒体 | |
|---|---|
| 视频体式 | 支持gif动画 |
| 图片体式 | 支持bmp, jpg, png, gif等图片体式 |
| 文本体式 | 支持txt文本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各类行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点，适配各类规格模组 |
| RGB信号 | 支持RGB信号线序矫捷界说 |

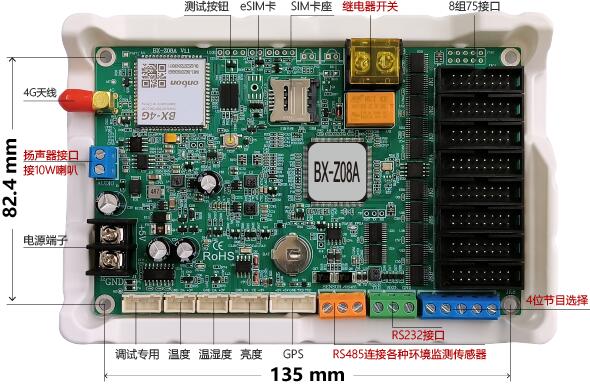

| 板载接口 | |
|---|---|
| 显示输出接口 | 8组75接口 |
| 通讯接口 | 无线4G+RS232串口 |
| 音频接口 | 板载10W音频输出接口，2芯端子支持10W喇叭直接接入 |
| 传感器接口 | 板载亮度、温度、温湿度传感器接口，板载GPS接口，板载RS485环境传感器接口 |
| 节目选择接口 | 标配4位节目选择接口，支持表部信号节造16个节目切换播放 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持MQTT物联网和谈；集成无线4G，选配GPS套件 |
| 网络自检 | IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测 |
| 节目播放节造 |
支持节目挨次播放、节目按时播放 板载4位节目选择接口，支持表部信号节造16个节目切换播放 |
| 继电器开关 | 板载继电器开关，支持软件号令开关和按时自动开关屏幕 |
| 亮度调整职能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 通例传感器 | 标配亮度、温度、温湿度传感器接口；标配独立GPS接口，支持校时、定位和测速 (Z02A之表) |
| Modbus环境传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器 |
| 气象预报职能 | 支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 | 支持矢量字库，支持16个动态区域，支持信息实时刷新 |
| 语音播报职能 | 支持中文语音播报，满足项目语音需要 |
| 多屏同步职能 |
支持多个播放器在播放一样节目信息时，维持播放画面实时同步的职能 |
| 日志纪录职能 |
蕴含通讯日志和节目播放日志 每条通讯日志蕴含提议方、产生功夫、有关事务、有关参数及通讯了局。每条节目播放日志蕴含节目名称和播放功夫 |
| 加密认证职能 | 支持对播放器设置通鸭码； 支持SSL/TLS加密和谈，保险通讯信息安全。支持数字署名认证技术，保险素材传输正确和安全 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发，最大水平满足用户的个性化定造 |
| 云利用和信息安全 |
提供配套的专业级云平台颁布软件和手机App，通过国度信息安全等级�；と度现� 具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能 具备远程LED显示屏治理职能、显示屏状态监测职能，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能 |
| 系统升级和守护 | |
|---|---|
| 平台升级守护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级职能 |
支持底层软件在线升级，极风雅便了系统开发、守护和职能升级；为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压）； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 额定功率 | ≤5W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电，故障率≤0.3% |
| 结构防护 |
精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置 |
| 表表防护 | 所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 终端治理和自动节造 | |
|---|---|
| 网络通讯 | 支持无线互联网模式 |
| 治理设备 | PC、Android、ios等智能终端设备 |
| 远程节造 | 系统参数配置、节目播放节造、节目发送更新、亮度自动调整、按时开关显示屏 |
| 治理软件 |
支持云治理：iLEDCloud信息颁布云平台、iLEDSys信息颁布平台（企业版/独立布署） |
