在6K字库节造器基础上，新增中英文语音播报职能。面向各类LED显示屏+语音播报的利用领域，矫捷地满足用户的二次开发需要。新增板载无线wifi，矫捷满足手机APP操控需要。
支持三基色 ¦ 智能描点 ¦ 语音播报 ¦ 环境监测 ¦ 十自炝/T型屏 ¦ 多组动态区域 ¦ 多语种字库；
板载RS232+RS485+USB+WiFi接口，选配无线wifi；
板载各类传感器接口，板载继电器开关，板载节目选择接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
2020版六代产品倾心打造“多场景 ? 全职能”大工程LED显示屏项目专用节造器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》
1. 职能壮大
⑴ 支持三基色。支持智能描点，便捷适配各类特殊模组和全彩模组；
⑵ 全系列支持中英文语音播报职能，满足项目语音需要；
⑶ 全系列支持wifi无线通讯，满足手机APP操控需要；
⑷ 全系列支持4G无线通讯，满足云平台信息颁布和终端设备治理需要；
⑸ 全系列支持环境监测职能；
⑹ 全系列支持十自炝、T型屏职能；
⑺ 6K系列内置多组中英文字库，支持全球近20个语种字库；
⑻ 6E系列支持超长、超高、超大带载：长度≤8192点，高度≤1024点，最大像素数4096K；
⑼ 6K系列和6E系列支持多组动态区域和实时信息更新；
⑽ 全系列画面移动速度肆意调节，画面移动超等滑润。6E系列极限带载下画面移动速度超过240点/秒；
⑾ 6X系列支持MODBUS工业总线，大大加强了LED显示屏在工业设备配套和工业现场利用的能力；
⑿ 全系列产品支持在系统配置和批改IP，支持IP群组设置，自动检测MAC矛盾和IP矛盾；
⒀ 全系列产品不分型号，实现U盘节目通配上传；
⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等肆意排版规定，轻松实现横屏竖排。
2. 接口丰硕，工艺良好
⑴ 板载亮度/温度/温湿度传感器接口、红表� ？赝方涌凇S485环境传感器接口；（BX-6MT/6A系列之表）
⑵ 板载继电器开关；（BX-6MT/6A系列之表）
⑶ 板载2/4位节目选择接口（6E系列4位，其它2位）；（BX-6MT/6A系列之表）
⑷ 板载全通讯接口
6K/6M/6E系列标配网口+RS232+RS485+USB接口。-YY系列和部门6K/6M系列板载无线wifi，支持选配；
⑸ 全系列涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑹ 全系列选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
3. 机能不变
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24幼时不休电，≤0.3%故障率；
⑷ IP群组设置，MAC矛盾检测；
⑸ U盘超强识读，U盘耽搁线≤15m不变传输；
⑹ 单核架构，双核机能。相较五代产品，大幅提升刷新率和各项机能；
⑺ 配套SM16188模组时强烈推荐六代系列产品，机能更佳。
4. 信息安全
⑴ 支持节目播放监看；
⑵ 支持iLEDCloud/iLEDSys信息颁布云平台（国度等保三级认证），具备严格的节目审核管控系统；
5. 定造开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等；
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发。
6. 六代产品满足各类利用场景
公交车、出租车、警用车等各类车载LED显示系统
高铁站、地铁站、机场、汽车站等各类交通诱导LED显示系统
限速标志牌、可变谍报板、龙门架等高速公路LED显示系统
路路谍报板、违章车辆警示牌、交通路口批示灯等LED显示系统
医院、当局等办公大厅LED显示系统
银杏注邮政、移动等LED显示系统
体育彩票、福利彩票、街路店铺等各类交易网点LED显示系统
社区媒体、停车场、加油站等公共服务场所LED显示系统
扬尘在线、形象信息等环境监测LED显示系统
各类出产线治理、指挥调度中心LED显示系统
自动售票机、智能电控柜、通路匝机等各类设备配套LED显示系统
......
六代产品以主题科技继承了大型LED集群显示系统和定造开发项目上的优势职位！
六代产品一连了今年会jnh“激情 创新 界说美满显示”的产品理想！
| 技术参数 | |
|---|---|
| 产品状态 | 新版2020年11月投放市场，批量现货供给 |
| 节造点数 |
单色/双色/三基色32K点；宽度≤512 |
| 显示模式 | 单色 512*64 |
| 存储容量 | 4MByte |
| 节目数量 | 支持32个节目。特殊需要可定造扩大 |
| 区域数量 | 支持15个静态区+10个动态区。特殊需要可定造扩大 |
| 区域类型 | 静态区、动态区 |
| 字库文件 | 出厂标配16*16中文字库和8*16英文字库；用户可造作下载48*64内的肆意点阵各语种字库 |
| 显示成效 | |
|---|---|
| 移动滑润性 | 文字左移不错列，降低移动速度画面不抖动，长屏左移亮度不损失； |
| 画面不变性 | 支持画面移动速度肆意调节； 刷新率高，画面不变； |
| 最佳视效带载宽度 | 在最大宽度下均能保障最佳视效 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支吃熹它行译码芯片，后期陆续增长支持各类行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点 |

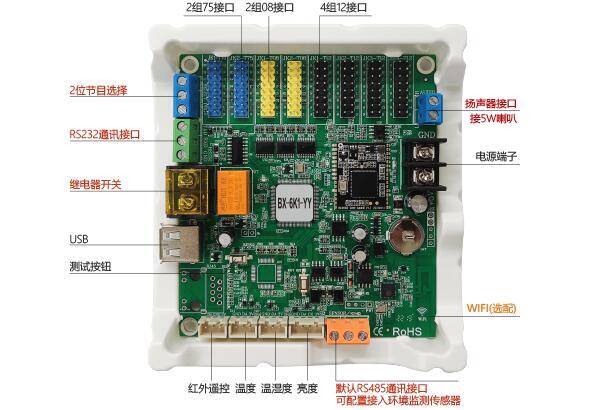

| 板载接口 | |
|---|---|
| 显示接口 | 2 组 T75 +2 组 T08 +4 组 T12 |
| 通讯接口 | 板载RS232+RS485+USB+WiFi接口；RS232通讯距离≤200m |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485环境传感器接口、红表� ？赝方涌� |
| 节目选择接口 | 标配2位节目选择接口，支持表部信号节造4个节目切换播放；可通过IO管脚配置满足更多节目切换需要 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| 扬声器接口 | 板载扬声器接口，直接驱动带载≤5W喇叭 |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持局域网和互联网通讯，支持RS232和RS485串行通讯； 支持U盘下载，U盘耽搁线≤7.5m不变传输 选配无线wifi，支持手机APP，满足无线局域网络利用 |
| 网络自检 | IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测 |
| 网络加强 | 隔离网络无效数据，适应忙乱复杂网络（含较多摄像头），通讯更不变 |
| 节目播放节造 |
支持节目挨次播放、节目按时播放 标配2位节目选择接口，支持表部信号节造4个节目切换播放 |
| 继电器开关 | 板载继电器开关，支持软件号令开关和按时自动开关屏幕 |
| 亮度调整职能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| � ？仄髦澳� | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 通例传感器 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| Modbus环境传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器 支持氧气、二氧化碳、二氧化硫等各类气体传感器，支持雷达测速、水位、雨量、泥土等各类传感器 |
| 信息动态刷新 | 支持5个动态区域。带载128*32点单色屏时，串口通讯的信息更新速度可达20ms以内 |
| 语音播报职能 | 支持中英文语音播报� ？赏讲ケㄏ允灸谌�，也可独立播报其它内容。板载扬声器接口，直接驱动带载≤5W喇叭 |
| 屏参速配职能 | 支吃炝幕配置参数的保留与回读 |
| 二次开发 |
提供通讯和谈和测试例程，也提供C# 、JAVA、VB、C++整套的开发工具 |
| 内置字库 |
内置多组中英文字库，支持多语种字库 出厂标配16*16中文和8*16英文字库，用户可自行造作下载48*64内的肆意点阵各语种字库 |
| 系统升级和守护 | |
|---|---|
| 固件升级职能 | 支持底层软件在线升级，极风雅便了系统开发、守护和职能升级，
为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电，故障率≤0.3% |
| 结构防护 | 精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置； |
| 表表防护 | 所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。 |
