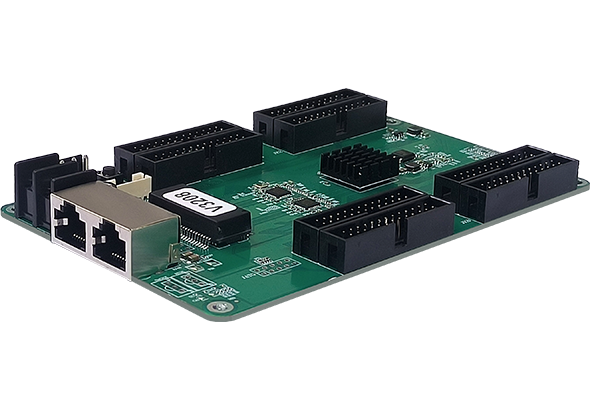

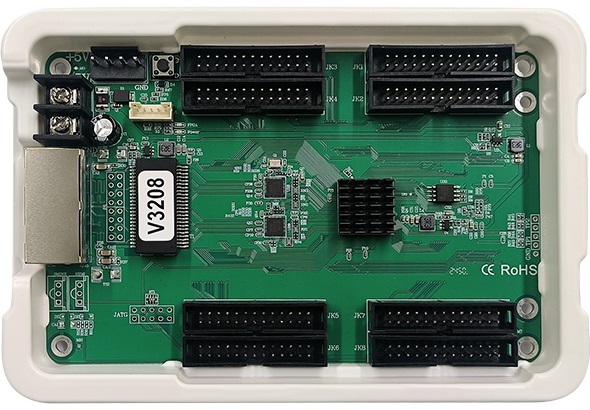

BX-V3208接管卡合用于各类规格的全彩LED显示屏，支持主流LED屏驱动芯片。板载8组320接口，最大支持32路RGB数据，支持千兆网播放模式，支持异步播放器系列产品，共同今年会jnhOVP -V4/8/16发送卡出现最佳显示成效。
支持64扫以内的肆意扫描类型，支持595等串行译码扫描
32路RGB显示，集成8个尺度 320接口，免接HUB
扫一扫，“购”惊喜
BX-V3208接管卡合用于各类规格的全彩LED显示屏，支持主流LED屏驱动芯片。板载8组320接口，最大支持32路RGB数据，支持千兆网播放模式，支持异步播放器系列产品，共同今年会jnhOVP -V4/8/16发送卡出现最佳显示成效。
支持64扫以内的肆意扫描类型，支持595等串行译码扫描
32路RGB显示，集成8个尺度 320接口，免接HUB
订单热线：
0512-36912677/88/99
装置便捷
选取行业统一接口尺度，统一的装置孔规格，支持表接运行批示灯与测试按钮接线；2路双千兆网口，支持肆意互换输入与输出，方便级联装置。板载8路320接口，高低各4路方便用户排线布局。
接口设置矫捷
板载8路320接口，支持E信号，最大32扫，32路RGB信号输出。支持肆意接口显示数据组互换，RGB色彩挨次互换，方便客户矫捷调整模组排线。
多种对开方式
支持2对开，3对开，4对开，对开宽度能够不一样。例如：2对开下：前面128点，后面64点；3对开下：前面128点，中央128点，后面64点。
数据走向可变
默认情况下为正常数据流向由右向左。凭据客户现场现实使用情况，可将数据流向设置为由左向右，由上到下，由下到上方式。
具体使用，与LED模组分列方向相对应。推荐使用由右向左和由上到下模式。
支持异型屏
支持显示数据行偏移，可在0到511点领域内矫捷调整行偏移量，视具体带载宽度而定，最大可设置384行高度的显示偏移或者以数据路数为单元进行偏移，方便异型屏配置。
多种扫描方式
与LedshowTV软件共同，支持32扫，16扫，8扫，4扫等各类直行与折行扫描方式的急剧配置；支持无138行译码，595行译码，RT5958行译码等方式。
通过智能扫描职能，可支持静态屏，2扫到32扫内肆意扫描方式显示。
匹配多种芯片
支持通例16位串行移位恒流驱动芯片、PWM芯片等，如：常见的日月成，聚积，明微，集创北方等厂家的驱动芯片。
优质显示画面
选取全新高刷技术，支持高刷新高灰度显示成效，户表显示成效当先，整体技术上处于行业先进水平�？芍С�256、512、1024、2048、4096、8192、16384、32768、65536级灰度显示。
通过矫捷的显示模式选择，合用于户表，室内各类利用场所。共同LedshowTV软件，通过调节显示刷新率，显示模式和显示倍率等参数，进一步提升显示画质，满足客户拍摄成效。
时钟可调
支持移位时钟从10.42MHz到31.25MHz的自主调节，可调节占空比，时钟相位等。满足分歧模组的级联个性，解除部门模组级联时产生的冒点，在保障刷新率的前提下，尽量提高带载宽度。
消隐调节
通过调节行消隐功夫，换行时刻，1级起灰等个性，进一步解除LED屏幕的虚亮影响，美满的显示文本内容。
守护便捷
接管卡支持配置参数回读职能，单点参数设置与查问回读，支持在线升级，方便客户系统升级与守护。
| 技术指标 | |
|---|---|
| 节造点数 | 单卡带载512×512像素；8组320显示接口，32组RGB数据 |
| 灰度等级 | ≤65536级 |
| 灰度赔偿 | 每级灰度独立赔偿 |
| 通讯传输 | |
|---|---|
| 发送设备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送设备 |
| 通讯距离 | 超五类网线≤140M 光纤线：单模收发器≤20KM，多模收发器≤550M。（利用中继器无限耽搁） |
| 传输设备 | 支持千兆互换机、千兆光纤收发器和千兆光纤互换机 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格三基色LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各类行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点，适配各类规格模组 |
| RGB信号 | 支持RGB信号线序矫捷界说 |
| 沉要职能 | |
|---|---|
| 千兆网模式 | 支持电脑千兆网直接节造模式，100万像素内流畅播放，无需发送卡 |
| 数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
| 数据对开 | 支持数据对开，显著提高刷新率，也可合理削减接管卡使用数量 |
| 数据组互换 | 支持数据组肆意互换，便于接管卡和显示模组间衔接排缆线的合理排序和整齐排布 |
| 异形屏节造 | 支持数据偏移实现异形屏幕节造 支持球形屏、立方体屏、各类不规定异形屏和创意显示屏 |
| 千兆口互换 | 双千兆网口不分输入输出，肆意互换使用 |
| 系统升级和守护 | |
|---|---|
| 配置文件回读 | 支持回读接管卡存储的配相信息，支持回读接管卡的固件法式版本 |
| 固件在线升级 |
支持底层软件和FPGA固件在线升级，极风雅便了系统开发、守护和职能升级， |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 最大功率 | ≤5W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对接管卡的电源端子和网口进行静电放电抗扰度检测 |
| 浪涌冲击抗扰度 |
对LED节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电，故障率≤0.3% |
| 结构防护 |
精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置 |
| 表表防护 | 所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 其它信息 | |
|---|---|
| 单卡尺寸 | 143.6mm×91.7mm×17mm |
| 单卡沉量 | 约130g |
| 包装信息 | 包装信息 单卡选取BX塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏。 包装箱尺寸：620mm×490mm×180mm，每箱100张接管卡。 |
