1. 指标与限度
BX-V Rev.C/Rev.E 已可支持 SM16188B 的单色� ？�，其职能码为 205。
其带载有以下几个限 造： 1. 最大带载面积为 128 x 512 (E 版)，128*384（C版） 2. 横向最大带 4 个模组 3. 不带灰度 。
把稳：由于，无法显示灰度，所以，软件上要显示的文字最好选择成白色或者纯红色。
2. 调试步骤
2.1 选择模组

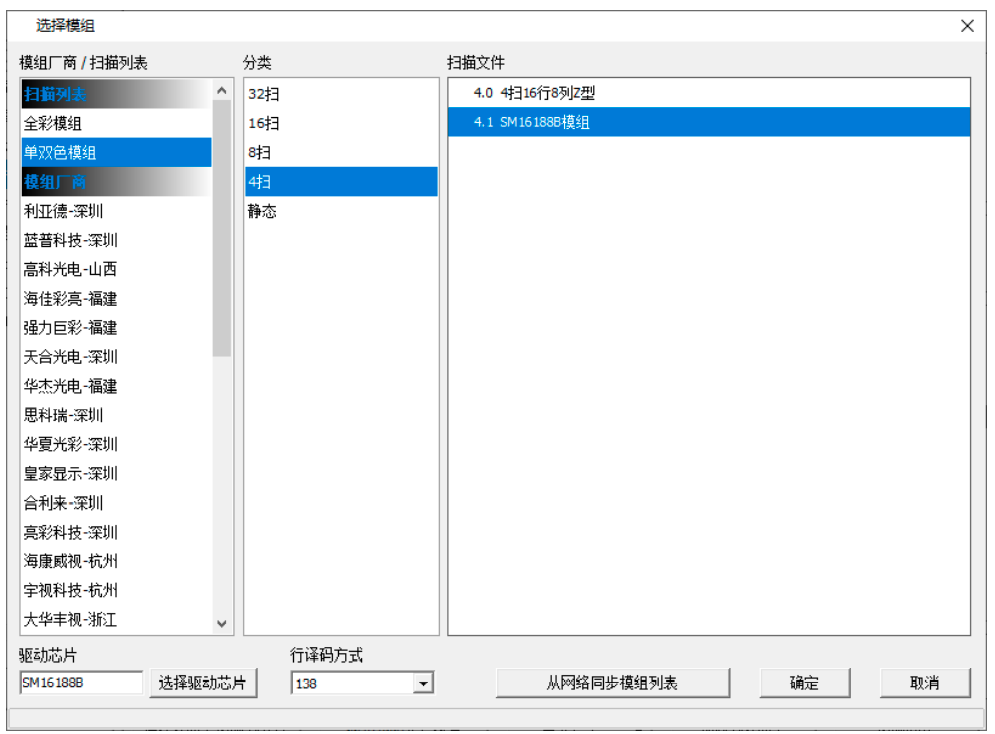

如下图所示，在软件里选择：单双色模组 -> 4扫 -> SM16188B 模组。
2. 2 模组接线

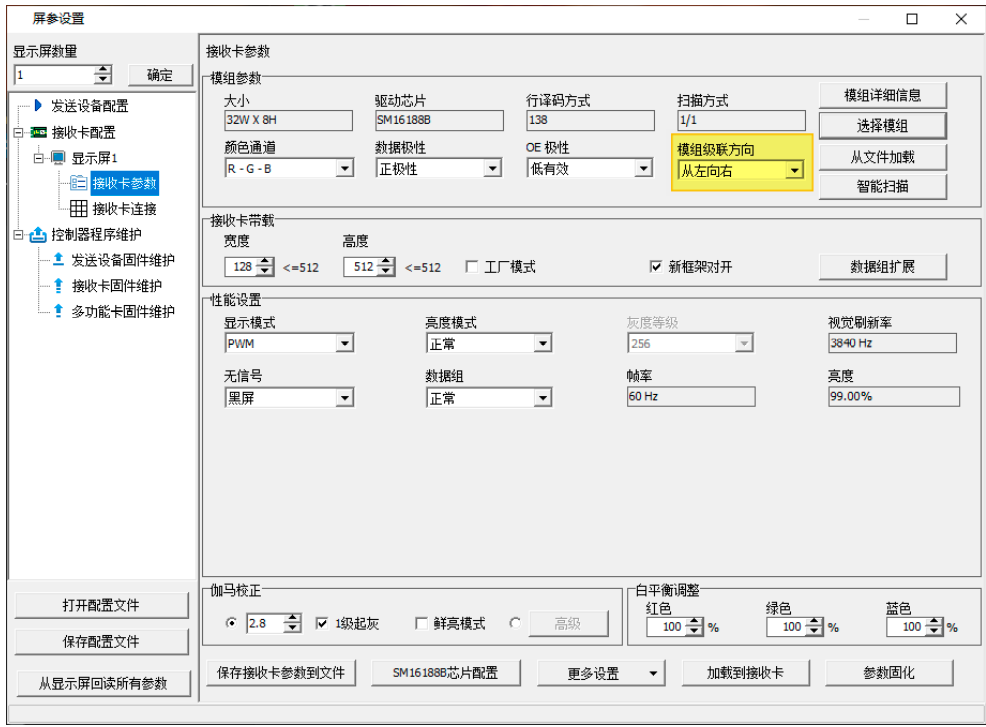

选择模组后，确保模组级联方向为 “ 从左向右”（默认参数已批改）。如下图所示：
把稳：软件里固然选择的是 “从左向右” 的级联方向，但是模组现实装置时，还是按正常 方向装置与接线。
2.3 数据组互换

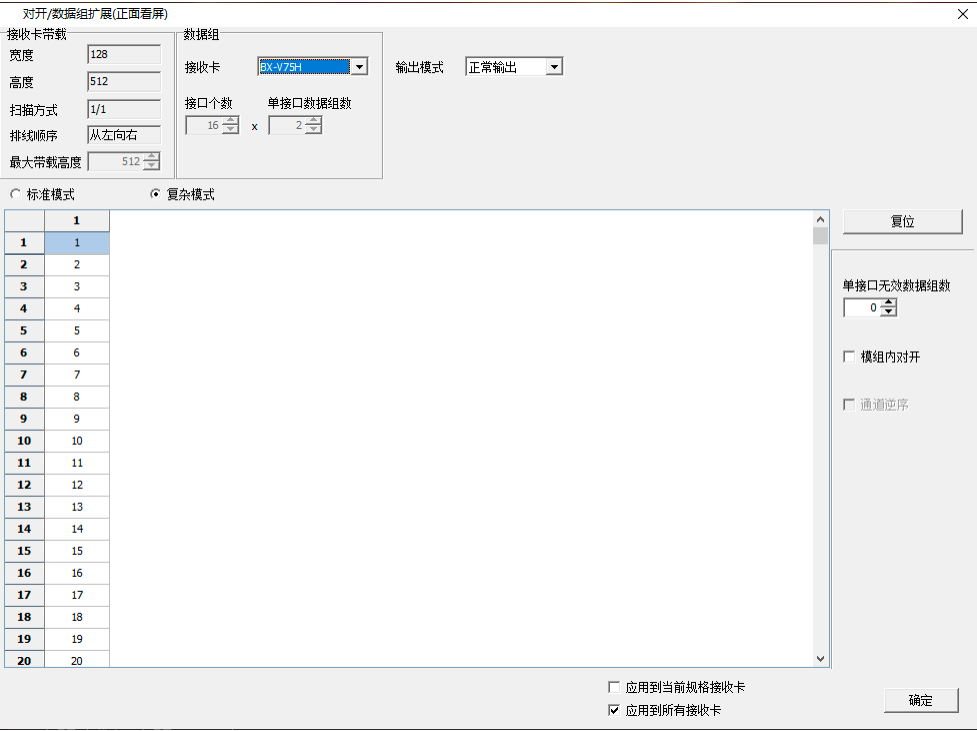

tv 软件中模组级联方向为 “从右向右” 时，数据组会自动互换。而 sm16188b 不必要做数据组 互换。因而，接管卡衔接中批改接管卡高度后，必要手动将数据组互换按 1->32 的挨次批改。
