支持Modbus和谈，无缝对接PLC工业设备，将各类规格LED显示屏急剧接入Modbus总线的工业设备和系统 。免二次开发 。
隔离网络无效数据，适应忙乱复杂网络，通讯更不变 ；
支持三基色 ¦ 智能描点 ¦ 环境监测 ；
板载各类传感器接口，板载继电器开关、2位节目选择接口 ；
板载100M网口+RS232+RS485+USB接口 ；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 ；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率 。
订单热线：
0512-36912677/88/99

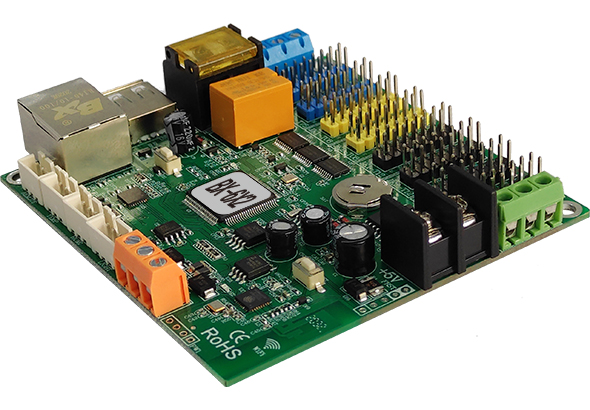

BX-6X产品专业适配Modbus工业设备和系统
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》
Modbus节造器作为BX产品线的一个藐幼分支，重要蕴含6款型号：BX-6X1 /6X2 /6X3 /6X4-T12 /6X4-T08 /Y1M 。
其中BX-Y1M重要用于全彩LED显示屏、更大像素点数、更多参量数据的利用场所 。
1. 专业性强
⑴ 支持Modbus和谈，便捷适配Modbus工业设备/DCS工业系统/环境数采仪等 。与传统利用系统对比，节俭1台工业推算机, 免去复杂的二次开发;
⑵ 板载网口和RS485串口均支持Modbus和谈 。支持各通讯口同时发送信息, 合用各类工业现场;
⑶ Modbus节造器支持主机或从机两种系统接入模式，支持Modbus和谈的0x03、0x04、0x06和0x10职能码 。
主机模式暗示节造器为主机，自动去获取设备数据 ；
从机模式暗示节造器为从机，被动接管Modbus设备传输的数据 ；
⑷ 参量数据限度
Modbus节造器RS485串口支持≤20个设备，Modbus节造器网口支持设备数量不限 ；
BX-6X系列产品支持参量数据≤256个，BX-Y1M支持参量数据不限 ；
⑸ 串口波特率
BX-6X系列产品支持串口波特率：9600、57600，BX-Y1M支持更多串口波特率 ；
⑹ 数据类型和数据运算
数据类型支持ABCD / DCBA / BADC / CDAB四种解码挨次的单精度浮点型、有符号短整型、有符号长整型、无符号短整型、无符号长整型 。
数据运算支持 +、-、×、÷、%、1/n、a2、
、
等常用运算公式 。
⑺ 初始化设置
凭据必要选择modbus RTU主机/从机模式、modbus TCP主机/从机模式，凭据Modbus设备输入相应的ID、IP、端口、职能码、寄放器肇始地址、超不断间、功夫距离、数据类型、数据凹凸位挨次等 。
⑻ 数据的显示形状
利用Ledshow软件实现参量数据在LED屏幕上显示形状的排版设计 。这个版块的人道化设计和用户操作履历，我们将会进一步开发和提升 。
2. 接口丰硕，工艺良好
⑴ 板载全通讯接口：100M网口+RS485/RS232+USB+WiFi接口 ；
⑵ 板载各类通例传感器接口和RS485环境传感器接口、继电器开关、节目选择接口 ；
⑶ 全系列涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 ；
⑷ 全系列选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏 ；
3. 多沉工业级品控保险，机能不变
⑴ -40℃～80℃环境温度 ；
⑵ 3.5V-5.5V宽电压 ；
⑶ 7*24幼时不休电，≤0.3%故障率 ；
⑷ IP群组设置，MAC矛盾检测 ；
⑸ 涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 ；
⑹ 隔离网络无效数据，适应忙乱复杂网络，通讯更不变 。
| 技术参数 | |
|---|---|
| 产品状态 | 新版2020年10月投放市场，批量现货供给 |
| 节造点数 |
单色128K/双色96K/三基色64K点 ；宽度≤2048 |
| 显示模式 | 单色 2048*64 |
| 存储容量 | 4MByte |
| 节目数量 | 支持128个节目 。特殊需要可定造扩大 |
| 区域数量 | 支持24个区域 。特殊需要可定造扩大 |
| 区域类型 | 气象区、图文区、字幕区、动画区、农历区、功夫区、仿照表盘区、正负计时区、传感器区、炫酷字区 |
| 边框显示 | 节眼花彩边框、区域炫彩边框 |
| 时钟显示 | 农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示) |
| 显示成效 | |
|---|---|
| 移动滑润性 | 文字左移不错列，降低移动速度画面不抖动，长屏左移亮度不损失 ； |
| 画面不变性 | 支持画面移动速度肆意调节 ； 刷新率高，画面不变 ； |
| 最佳视效带载宽度 | ≤1536点 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片 ；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支吃熹它行译码芯片，后期陆续增长支持各类行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点 |
| 板载接口 | |
|---|---|

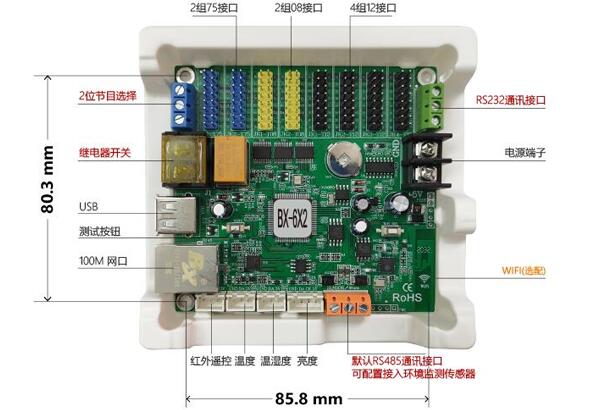

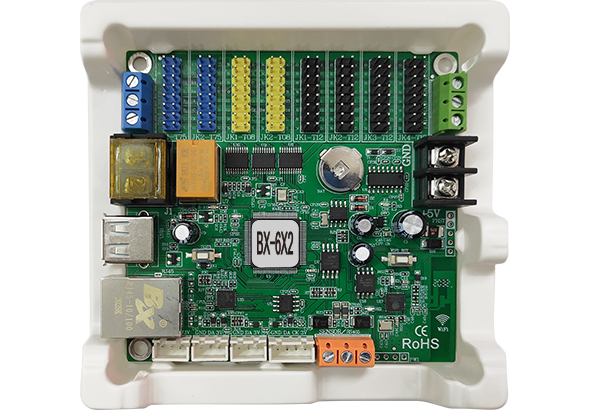

| 显示接口 | 2组T75+2组T8+4组T12 |
| 通讯接口 | 板载100M网口+RS232+RS485+USB+WiFi接口 |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485环境传感器接口、红表�？赝方涌� |
| 节目选择接口 | 标配2位节目选择接口，支持表部信号节造4个节目切换播放 ；可通过IO管脚配置满足更多节目切换需要 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持局域网和互联网通讯，支持RS232和RS485串行通讯 ； 支持U盘下载，U盘耽搁线≤7.5m不变传输 板载网口和RS485串口均支持Modbus通讯和谈 。支持各通讯口同时发送信息，合用各类工业现场 |
| 网络自检 | IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测 |
| 节目群发职能 | 支持分歧屏幕的节目自适应颁布 |
| 节目播放节造 |
支持节目挨次播放、节目按时播放 标配2位节目选择接口，支持表部信号节造4个节目切换播放 |
| 继电器开关 | 板载继电器开关，支持软件号令开关和按时自动开关屏幕 |
| 亮度调整职能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| �？仄髦澳� | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 通例传感器 | 支持温度、温湿度传感器的便捷接入和显示 ；支持亮度传感器的便捷接入 |
| 气象预报职能 | 支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 |
支持24个动态区域，特殊需要可定造扩大 |
| 屏参速配职能 | 支吃炝幕配置参数的保留与回读 |
| 系统升级和守护 | |
|---|---|
| 固件升级职能 | 支持底层软件在线升级，极风雅便了系统开发、守护和职能升级，
为客户有效节约成本，降低项目风险 ； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电，故障率≤0.3% |
| 结构防护 | 精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置 ； |
| 表表防护 | 所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 。 |
| 文件名称 | 技术注明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 单一使用教程
版本号：20231116 |
14656 | |||
|
多屏幕模式教程
版本号：20231205 |
6758 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
11956 | |||
|
底层软件升级法式 BX-6X系列
版本号：V20240401 |
工业现场MODBUS总线传感器 。支持智能扫描，支持SM16188B芯片模组
|
16463 | ||
|
BX-6X系列 规格书
版本号：20250925 |
9169 | |||
|
BX-6X系列 用户手册
版本号：20250529 |
13065 |
