Modbus节造器，便捷适配工业设备，便捷对接DCS工业系统/环境数采仪等。支持尺度Modbus和谈和信息动态刷新，免二次开发。
硬件配置、带载指标和技术机能全面等同于BX-Y1A；
标配网口和RS485串口均支持Modbus和谈。支持各通讯口同时发送信息，合用各类工业现��；
标配各类通例传感器接口和RS485环境传感器接口、继电器开关、4位节目选择接口；
标配100M网口+USB接口+WiFi接口+RS485串口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率。
订单热线：
0512-36912677/88/99

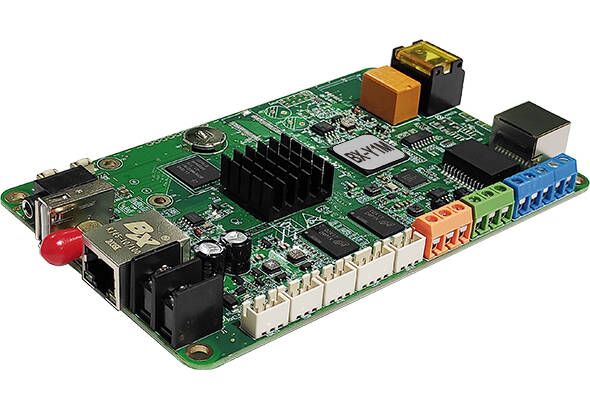

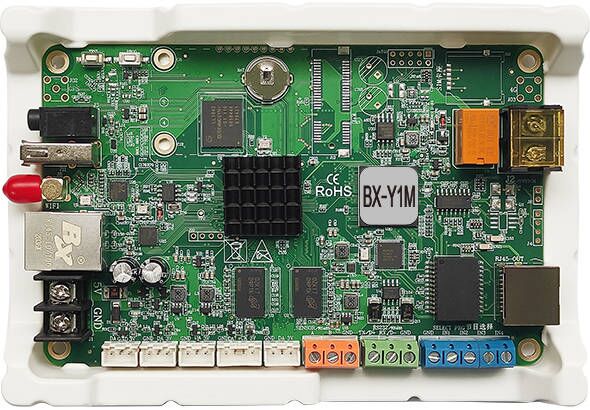

BX-Y1M产品专业适配Modbus工业设备和系统
切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
Modbus节造器作为BX产品线的一个藐幼分支，重要蕴含6款型号：BX-6X1 /6X2 /6X3 /6X4-T12 /6X4-T08 /Y1M。
其中BX-Y1M重要用于全彩LED显示屏、更大像素点数、更多参量数据的利用场所。
1. 专业性强
⑴ 支持Modbus和谈，便捷适配Modbus工业设备/DCS工业系统/环境数采仪等。与传统利用系统对比，节俭1台工业推算机, 免去复杂的二次开发;
⑵ 板载网口和RS485串口均支持Modbus和谈。支持各通讯口同时发送信息, 合用各类工业现场;
⑶ Modbus节造器支持主机或从机两种系统接入模式，支持Modbus和谈的0x03、0x04、0x06和0x10职能码。
主机模式暗示节造器为主机，自动去获取设备数据；
从机模式暗示节造器为从机，被动接管Modbus设备传输的数据；
⑷ 参量数据限度
Modbus节造器RS485串口支持≤20个设备，Modbus节造器网口支持设备数量不限；
BX-6X系列产品支持参量数据≤256个，BX-Y1M支持参量数据不限；
⑸ 串口波特率
BX-6X系列产品支持串口波特率：9600、57600，BX-Y1M支持更多串口波特率；
⑹ 数据类型和数据运算
数据类型支持ABCD / DCBA / BADC / CDAB四种解码挨次的单精度浮点型、有符号短整型、有符号长整型、无符号短整型、无符号长整型。
数据运算支持 +、-、×、÷、%、1/n、a2、
、
等常用运算公式。
⑺ 初始化设置
凭据必要选择modbus RTU主机/从机模式、modbus TCP主机/从机模式，凭据Modbus设备输入相应的ID、IP、端口、职能码、寄放器肇始地址、超不断间、功夫距离、数据类型、数据凹凸位挨次等。
⑻ 数据的显示形状
利用Ledshow软件实现参量数据在LED屏幕上显示形状的排版设计。这个版块的人道化设计和用户操作履历，我们将会进一步开发和提升。
2. 接口丰硕，工艺良好
⑴ 板载全通讯接口：100M网口+RS485/RS232+USB+WiFi接口；
⑵ 板载各类通例传感器接口和RS485环境传感器接口、继电器开关、节目选择接口；
⑶ 全系列涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑷ 全系列选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
3. 多沉工业级品控保险，机能不变
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24幼时不休电，≤0.3%故障率；
⑷ IP群组设置，MAC矛盾检测；
⑸ 涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑹ 隔离网络无效数据，适应忙乱复杂网络，通讯更不变。
| 技术指标 | |
|---|---|
| 产品状态 | 2020年3月投放市场，批量现货供给 |
| 节造点数 | 总像素≤600K：1024*600；（宽度≤8192, 高度≤2048） |
| 硬件配置 | 1GHz双核处置器、512MB DRAM，1080P高清硬解码播放 |
| 存储容量 | 标配4GByte，支持USB扩大至256GB |
| 节目数量 | 不限 |
| 区域数量 | 支持32个区域。特殊需要可定造扩大 |
| 区域类型 |
气象区、图文区、字幕区、视频区、农历区、功夫区、仿照表盘、正负计时、传感器区、动态区、网络数据分区 |
| 边框显示 | 区域炫彩边框 |
| 时钟显示 | 农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件职能 | 分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本 |
| 显示成效 | |
|---|---|
| 节目分区 | 支持节目肆意地位和数量开窗分区，支持区域层叠，支持256级透显著示成效 |
| OSD职能 | 支持32bit真彩OSD，支持视频区和图文区叠加播放，支持256级透显著示成效 |
| 显示特效 | 丰硕的3D特技、炫彩字幕、炫动布景、炫彩边框等 |
| 移动滑润性 | 图文/字幕画面移动超等滑润，最大带载点数下左移速度可达180点/秒 |
| 支持播放媒体 | |
|---|---|
| 视频体式 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频体式 |
| 音频体式 | 支持mp3, wav, wma, ogg, ape, acc等常见音频体式 |
| 图片体式 | 支持bmp, jpg, png, gif等常见图片体式 |
| 文本体式 | 支持txt, rtf, word, excel等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各类行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点，适配各类规格模组 |
| RGB信号 | 支持RGB信号线序矫捷界说 |
| 板载接口 | |
|---|---|
| 显示输出接口 | 1个千兆网口，衔接接管卡 |
| 通讯接口 | 板载网口和RS485串口均支持Modbus通讯和谈。支持各通讯口同时发送信息，合用各类工业现场 |
| 音频接口 | 1路AUDIO输出 |
| 传感器接口 | 标配红表�？赝贰⒘炼取⑽露取⑽率却衅鹘涌�，标配RS485环境传感器接口 |
| 节目选择接口 | 标配4位节目选择接口，支持表部信号节造16个节目切换播放 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| USB接口 | 支持U盘即插即播，也可导入播放；U盘耽搁线≤7.5m不变传输 |
| 沉要职能 | |
|---|---|
| 语音播报职能 | 支持中英文语音播报职能，满足项目语音需要 |
| 通讯职能 |
支持局域网和互联网通讯，IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测； 标配无线wifi，支持手机APP；选配4G，选配GPS； |
| 节目播放节造 | 支持节目挨次播放、节目按时播放；支持垂危通知； 板载4位节目选择接口，支持表部信号节造16个节目切换播放 |
| 截屏监督职能 | 支持对节目播放确当前显示画面进行截屏监看 |
| 旋转显示职能 | 支持90°/180°/270°屏幕旋转显示职能 |
| 区域复造职能 | 支持区域复造职能 |
| 按时开关职能 | 板载继电器开关，支持软件号令开关和按时自动开关屏幕 |
| 亮度调整职能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| �？仄髦澳� | 支持节目点播、音量调整、亮度调整、屏幕开关机、屏幕测试等 |
| 传感器接入职能 |
板载红表�？赝贰⒘炼取⑽露取⑽率却衅鹘涌�； 板载RS485接口，支持各类环境监测传感器和其它RS485接口传感器的便捷接入 |
| 气象预报职能 | 支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 |
32个动态区域，支持信息动态刷新。特殊需要可定造扩大 |
| 多屏同步职能 |
支持多个播放器在播放一样节目信息时，维持播放画面实时同步的职能 |
| 布景音乐职能 | 支持节目布景音乐 |
| 网络流媒体播放 | 支持HLS、RTSP和RTMP和谈的网络流媒体的播放 |
| 日志纪录职能 |
蕴含通讯日志和节目播放日志。 每条通讯日志蕴含提议方、产生功夫、有关事务、有关参数及通讯了局。每条节目播放日志蕴含节目名称和播放功夫。 |
| 加密认证职能 |
支持对播放器设置通鸭码； 支持SSL/TLS加密和谈，保险通讯信息安全。支持数字署名认证技术，保险素材传输正确和安全。 |
| 数据库衔接职能 | 支持衔接mySQL、SQL server体式的数据库，自动获取数据并显示 |
| 网络数据分区职能 | 通过服务器端URL并指定字段，动态获取JSON文件数据和JSON字段值 |
| 二次开发 |
定造开发：便捷适配工业设备/DCS工业系统/环境数采仪等。（节俭1台工业推算机，免去复杂的二次开发） |
| 云利用和信息安全 |
提供配套的专业级云平台颁布软件和手机App，通过国度信息安全等级�；と度现� 具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能 具备远程LED显示屏治理职能、显示屏状态监测职能，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能 |
| 系统升级和守护 | |
|---|---|
| 固件升级职能 |
支持底层软件在线升级，极风雅便了系统开发、守护和职能升级；为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压）； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 额定功率 | ≤10W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电，故障率≤0.3% |
| 结构防护 |
精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置 |
| 表表防护 | 所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
