新六代图文节造器，“多场景 ? 全职能”，大工程LED显示屏项目专用节造器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》

极简节造，至美显示
用新六代节造器，LED显示屏更壮丽

新六代图文节造器硬软件全面升级
支持64/256级灰度，8/32MByte存储容量
支持炫彩字幕和炫动布景，支持视频动画
大幅提升画面左移速度，大幅提升全彩显示成效
支持NTP校时职能，精准同步功夫
⑴  6MPro蕴含4款型号：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro标配WiFi。支持64级灰度，8MBtye存储容量，大幅提升画面左移速度
6MPro标配网络加强职能
⑵ 6EXPro蕴含4款型号：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro选配WiFi。支持256级灰度，32MBtye存储容量，大幅提升画面左移速度
新增6E0XPro，代替6M3P/6M4P
⑶  新增X-6EXPro双核WiFi节造器，蕴含3款型号：X-6E0XPro /6E1XPro /6E2XPro
板载50PIN接口，主用于单双色屏，超长超大带载
支持256级灰度，32MBtye存储容量
⑷  新增X-VQ双核WiFi节造器，蕴含6款型号：X-4VQ256 /4VQ512 /4VQ1024、X-8VQ256 /8VQ512 /8VQ1024
板载多组75接口，专用于全彩屏，超长超大带载
支持256级灰度，32MBtye存储容量
⑸  X-WQ单核WiFi节造器全面升级
板载多组T12或75接口，主用于中幼型单双色屏和全彩屏
支持64级灰度，4MB存储容量
⑹  6KPro、6XPro、6APro&4G都将大幅提升显示成效，提升机能指标

新六代产品以持续创新和深厚沉淀继承了大型LED集群显示系统和定造开发项目上的优势职位！
新六代产品秉承了今年会jnh“激情创新界说美满显示”和“匠心品位长期”的产品理想！

技术参数
产品状态	2024年9月投放市场
节造点数	单色64K/双色48K/三基色32K点
显示模式	204832 134448 1024*64
存储容量	8MByte
节目数量	支持128个节目。特殊需要可定造扩大
区域数量	支持24个区域。特殊需要可定造扩大
区域类型	气象区、图文区、字幕区、炫彩字、素材区、农历区、功夫区、仿照表盘区、正负计时区、传感器区、语音区
边框显示	节眼花彩边框、区域炫彩边框
时钟显示	农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示)
软件职能	分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本

显示成效
灰度等级	支持0、4、16、64级灰度
显示特效	支持炫彩字幕和炫动布景，支持视频动画
移动滑润性	相较BX-6MP大幅提升画面左移速度
画面不变性	刷新率较高，画面不变
最佳视效带载宽度	≤2048点

模组兼容性
适配模组	各类规格的单色、双基色、三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片；不支持PWM芯片
行译码IC	支持常见行译码芯片，支持无译码模组
扫描类型	支持智能描点，支持静态至1/32扫描之间的肆意扫描类型
模组空点	支持肆意空点

板载接口

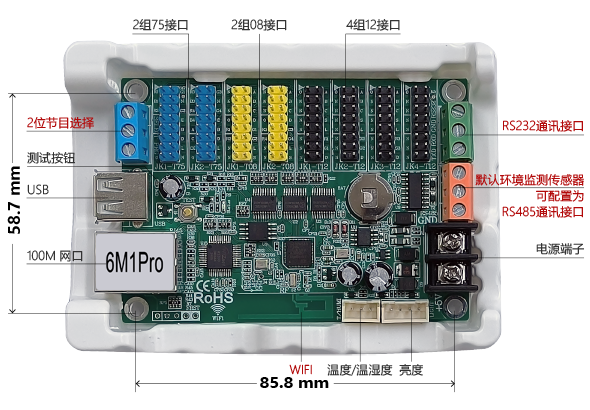

显示接口	2 组 T75+2 组 T08+4 组 T12
通讯接口	板载100M网口+RS232+RS485+USB+WiFi接口；RS232通讯距离≤200m
传感器接口	标配亮度、温度/温湿度传感器接口，标配RS485环境传感器接口
节目选择接口	标配2位节目选择接口，支持表部信号节造4个节目切换播放；可通过IO管脚配置满足更多节目切换需要

沉要职能
通讯职能	支持单机直连、局域网和互联网通讯，支持RS232和RS485串行通讯；支持U盘下载，U盘耽搁线≤7.5m不变传输标配板载WiFi，支持手机APP，满足无线局域网络利用
通讯加密职能	每个节造器均可设置独立的6位通鸭码。设置密码后，节造器仅支持加密通讯。密码谬误的情况下，回绝所有犯法衔接。
网络自检	IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测
网络加强	隔离网络无效数据，适应忙乱复杂网络（含较多摄像头），通讯更不变
节目群发职能	支持分歧屏幕的节目自适应颁布
节目播放节造	支持节目挨次播放、节目按时播放标配2位节目选择接口，支持表部信号节造4个节目切换播放
节目播放监看	支持节目播放同步监看职能
继电器开关	不支持
NTP校时	支持NTP校时职能，精准同步功夫
亮度调整职能	16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮
�？仄髦澳�	支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试
通例传感器	支持温度/温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入
Modbus环境传感器	支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器支持氧气、二氧化碳、二氧化硫等各类气体传感器，支持雷达测速、水位、雨量、泥土等各类传感器
气象预报职能	支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区
信息动态刷新	不支持
语音播报职能	不支持
屏参速配职能	支吃炝幕配置参数的保留与回读
肆意排版职能	全能编纂器便捷支持蒙古文、希伯来文、阿拉伯文等肆意排版规定，轻松实现横屏竖排
二次开发	提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发，最大水平满足用户的个性化定造
云利用和信息安全	提供配套的专业级云平台颁布软件和手机App，通过国度信息安全等级�；と度现� 具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能具备远程LED显示屏治理职能、显示屏状态监测职能，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能

系统升级和守护
平台升级守护	iLEDCloud云平台和iLEDSys平台支持在线升级；
固件升级职能	支持底层软件在线升级，极风雅便了系统开发、守护和职能升级，为客户有效节约成本，降低项目风险；

电气参数
工作电压	5V（3.5V～5.5V宽工作电压）切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标
额定功率	≤2W

电气参数

工作电压

5V（3.5V～5.5V宽工作电压）

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

额定功率

≤2W

环境适应性
环境温度	环境温度-40℃～80℃不变工作切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标
防盐雾等级	满足海边500米使用环境要求切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

环境适应性

环境温度

环境温度-40℃～80℃不变工作

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

防盐雾等级

满足海边500米使用环境要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

电磁兼容性
无线电骚扰	对节造器的电源端子、网口和串口进行无线电骚扰检测切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值
静电放电抗扰度	对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试
浪涌冲击抗扰度	对节造器的电源端子和网口进行浪涌冲击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

电磁兼容性

无线电骚扰

对节造器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值

静电放电抗扰度

对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试

浪涌冲击抗扰度

对节造器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

品质保险
品质尺度	7*24幼时不休电，故障率≤0.3%
结构防护	精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置；
表表防护	所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。

终端治理和自动节造
网络通讯	支持局域网和互联网
治理设备	PC、Android、ios等智能终端设备
远程节造	系统参数配置、节目发送更新、节目播放节造、亮度自动调整、按时开关显示屏
节目群发	支持分歧屏幕的节目自适应颁布
治理软件	Ledshow Suite图文编纂软件（PC软件） LedSuite手机APP（Android版、ios版）支持云治理：iLEDCloud信息颁布云平台、 iLEDSys信息颁布平台（企业版/独立布署）
