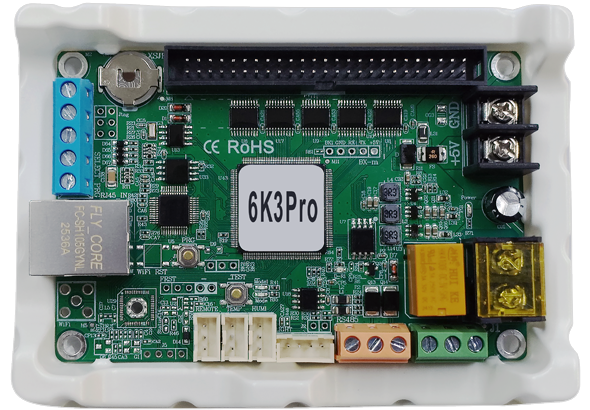

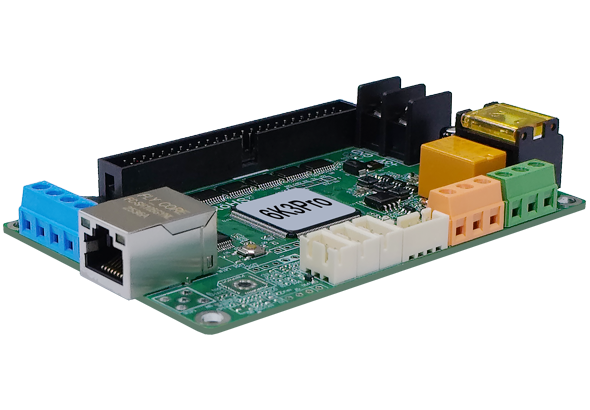

BX-6K3Pro(网+RS232+RS485) /+WiFi-今年会jnh官方网页

新六代图文节造器，“多场景 ? 全职能”，大工程LED显示屏项目专用节造器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》

极简节造，至美显示
用新六代节造器，LED显示屏更壮丽

新六代图文节造器硬软件全面升级
支持64/256级灰度，8/32MByte存储容量
支持炫彩字幕和炫动布景，支持视频动画
大幅提升画面左移速度，大幅提升全彩显示成效
支持NTP校时职能，精准同步功夫
⑴  6MPro蕴含4款型号：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro标配WiFi。支持64级灰度，8MBtye存储容量，大幅提升画面左移速度
6MPro标配网络加强职能
⑵ 6EXPro蕴含4款型号：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro选配WiFi。支持256级灰度，32MBtye存储容量，大幅提升画面左移速度
新增6E0XPro，代替6M3P/6M4P
⑶  新增X-6EXPro双核WiFi节造器，蕴含3款型号：X-6E0XPro /6E1XPro /6E2XPro
板载50PIN接口，主用于单双色屏，超长超大带载
支持256级灰度，32MBtye存储容量
⑷  新增X-VQ双核WiFi节造器，蕴含6款型号：X-4VQ256 /4VQ512 /4VQ1024、X-8VQ256 /8VQ512 /8VQ1024
板载多组75接口，专用于全彩屏，超长超大带载
支持256级灰度，32MBtye存储容量
⑸  X-WQ单核WiFi节造器全面升级
板载多组T12或75接口，主用于中幼型单双色屏和全彩屏
支持64级灰度，4MB存储容量
⑹  6KPro、6XPro、6APro&4G都将大幅提升显示成效，提升机能指标

新六代产品以持续创新和深厚沉淀继承了大型LED集群显示系统和定造开发项目上的优势职位！
新六代产品秉承了今年会jnh“激情创新界说美满显示”和“匠心品位长期”的产品理想！

技术参数
产品状态	2025年9月投放市场
节造点数	单色/双色/三基色128K点；宽度≤2048
显示模式	2048*256
存储容量	32MByte
节目数量	支持32个节目。特殊需要可定造扩大
区域数量	支持15个静态区+10个动态区。特殊需要可定造扩大
区域类型	静态区、动态区
字库文件	出厂标配1616中文字库和816英文字库；用户可造作下载48*64内的肆意点阵各语种字库

显示成效
移动滑润性	文字左移不错列，降低移动速度画面不抖动，长屏左移亮度不损失；
画面不变性	支持画面移动速度肆意调节；刷新率高，画面不变；
最佳视效带载宽度	在最大宽度下均能保障最佳视效

模组兼容性
适配模组	各类规格的单色、双基色、三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片；不支持PWM芯片
行译码IC	支持74HC138行译码和无译码模组，暂不支吃熹它行译码芯片，后期陆续增长支持各类行译码芯片
扫描类型	支持智能描点，支持静态至1/32扫描之间的肆意扫描类型
模组空点	支持肆意空点

板载接口
显示接口	1组50PIN接口
通讯接口	板载100M网口+RS232+RS485 +WiFi接口+4G（选配）
传感器接口	标配亮度、温度、温湿度传感器接口
节目选择接口	标配2位节目选择接口，支持表部信号节造4个节目切换播放；可通过IO管脚配置满足更多节目切换需要
远程开关接口	板载继电器开关，支持远程开关屏幕电源

沉要职能
通讯职能	支持局域网和互联网通讯，支持RS232和RS485串行通讯；选配WIFIm�？�，支持手机APP，满足无线局域网络利用
网络自检	IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测
网络加强	隔离网络无效数据，适应忙乱复杂网络（含较多摄像头），通讯更不变
节目播放节造	支持节目挨次播放、节目按时播放标配2位节目选择接口，支持表部信号节造4个节目切换播放
节目播放监看	支持节目播放同步监看职能
继电器开关	板载继电器开关，支持软件号令开关和按时自动开关屏幕
NTP校时	支持NTP校时职能，精准同步功夫
亮度调整职能	16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮
�？仄髦澳�	支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试
通例传感器	支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入
信息动态刷新	支持5个动态区域。带载128*32点单色屏时，串口通讯的信息更新速度可达20ms以内
屏参速配职能	支吃炝幕配置参数的保留与回读
二次开发	支持静态区域和动态区域的二次开发，静态区和动态区提供c# 、C++、delphi整套的开发示例
内置字库	内置多组中英文字库，支持多语种字库出厂标配1616中文和816英文字库，用户可自行造作下载48*64内的肆意点阵各语种字库

系统升级和守护
固件升级职能	支持底层软件在线升级，极风雅便了系统开发、守护和职能升级，为客户有效节约成本，降低项目风险；

电气参数
工作电压	5V（3.5V～5.5V宽工作电压）切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标
额定功率	≤2W

电气参数

工作电压

5V（3.5V～5.5V宽工作电压）

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

额定功率

≤2W

环境适应性
环境温度	环境温度-40℃～80℃不变工作切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标
防盐雾等级	满足海边500米使用环境要求切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

环境适应性

环境温度

环境温度-40℃～80℃不变工作

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

防盐雾等级

满足海边500米使用环境要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

电磁兼容性
无线电骚扰	对节造器的电源端子、网口和串口进行无线电骚扰检测切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值
静电放电抗扰度	对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试
浪涌冲击抗扰度	对节造器的电源端子和网口进行浪涌冲击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

电磁兼容性

无线电骚扰

对节造器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值

静电放电抗扰度

对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试

浪涌冲击抗扰度

对节造器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

品质保险
品质尺度	7*24幼时不休电，故障率≤0.3%
结构防护	精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置；
表表防护	所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。
